J641H/PPL 日式气动截止阀

日式气动截止阀
所属系列:燃气阀系列
检索关键字:J641H,气动截止阀,日式气动截止阀
销售电话:021-66105556
图文传真:021-23027829
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、日式气动截止阀--用途:



J641H/PPL日式气动截止阀是专用在海水、蒸汽、油品的大型贮罐、管路系统上必备的阀门配件。主要用于能在较远地点迅速关闭贮罐的出入口,保证系统的安全。



二、日式气动截止阀--作用原理及结构说明:



1、日式气动截止阀采用双作用气压缸,当气缸上腔进气时,阀门处于关闭状态,如下腔进气时,阀门处于开启状态。

2、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好相反。

3、阀门法兰的连接按尺寸JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

4、气缸使用介质:压缩空气、氮气

5、适用温度:-40~+425℃

6、适用介质:水、蒸汽、油品



三、日式气动截止阀--性能规范:



规格(DN)

25

32

40

50

100

150

公称压力(Mpa)

1.6

1.6

1.6

1.6

1.6

1.6

密封试验压力(Mpa)

1.76

1.76

1.76

1.76

1.76

1.76

阀瓣开启时最大油压或气压(Mpa)

 0.6Mpa

0.6Mpa

0.6Mpa

0.6Mpa

0.6Mpa

0.6Mpa

工作温度(℃)

40℃∽200℃或-40℃∽425℃

适用介质

水、蒸汽、油品、气体

阀瓣开启高度(mm)

15

18

18

18

36

45

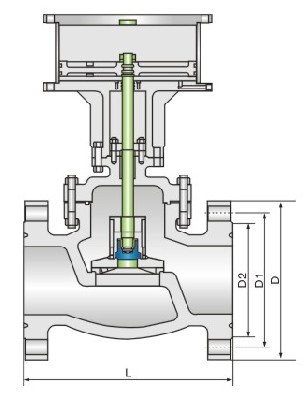

 四、日式气动截止阀--主要外形和连接尺寸:



DN

L

D

D1

D2

b

zФ

15

130

95

65

45

14

4Ф14

20

150

105

75

55

14

4Ф14

25

160

115

85

65

14

4Ф14

32

180

135

100

75

16

4Ф18

40

200

145

110

85

16

4Ф18

50

230

160

125

100

16

4Ф18

65

290

180

145

120

16

8Ф18

80

310

195

160

135

20

8Ф18

100

350

215

180

155

20

8Ф23

125

400

245

210

185

22

8Ф25

150

480

280

240

210

24

8Ф25

200

600

335

295

265

26

12Ф25
