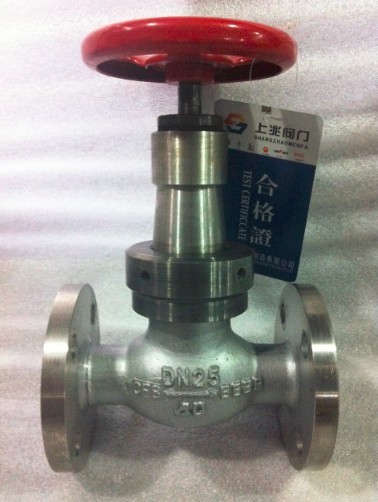

AWJ41F-16P AWJ41F型氨专用截止阀

AWJ41F型氨专用截止阀
所属系列:燃气阀系列
检索关键字:不锈钢氨专用截止阀,液氨专用不锈钢截止阀,氨气专用截止阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍


一、AWJ41F型氨专用截止阀--产品概述:

   AWJ41F型氨专用截止阀是一种针对性的截止阀,主要用于液氨、氨水、氨气、液化石油气等储罐和管道进出口装置。采用新颖的密封形式和可靠的密封结构设计而成。氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等。

二、AWJ41F型氨专用截止阀--产品特点:

1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,  AWJ41F型氨专用截止阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素)CF8不锈钢,可耐氨气、燃气腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。普通液氨截止阀采用传统苏式,氨专用截止阀采用日式阀体暗杆形式对原来的开关扭矩加以改进。
2.氨专用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3.产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。

三、AWJ41F型氨专用截止阀--产品标准:

AWJ41F氨专用截止阀采用V型成型四氟为动密封、以填料压着为初始密封、随着介质压力上升而填料密封性能增强、既具有自密封功能、无需人工维护、适用于高中压输送管道。本阀全部设有倒密封、阀门开启时须将阀门完全全开、使倒密封起作用以增加填料使用寿命、尤其以≧DN200的以高进低出的规格、本阀门开启轻盈、操作力远远小于普通阀门。

四、AWJ41F型氨专用截止阀--产品性能规范:

试验压力:3.8MPa
填料:F4聚四氟乙烯
阀体.阀盖:铸钢、不锈钢、灰铸铁
填料压盖、阀杆:碳钢、不锈钢、碳钢
适用介质:氨气、燃气、蒸气
适用温度:四氟-40℃+200℃

五、AWJ41F型氨专用截止阀--产品结构形式:


1、流道:缩孔
2、阀体与阀盖的连接:内压自封式
3、连接端:法兰
4、采用设计标准:ASME B16.34-2004
5、氨用截止阀在GB/T12235标准基础上制定企业标准。企标在材质选用、结构设计上完全根据氨气、燃气介质腐蚀特性和工况要求进行,各项技术参数指标优于明杆截止阀。


六、AWJ41F型氨专用截止阀--产品原理:


AWJ41F型氨专用截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。在氨用截止阀由全开位置开始关闭的阶段,随着阀瓣的下降,流体在阀瓣前后造成压差,以阻止阀瓣下降,而且这个阻力随阀瓣下降而迅速增加。


七、AWJ41F型氨专用截止阀--连接尺寸单位:(mm)





DN

L

D

D1

D2

b

z-Ф

H

15

130

95

65

45

16

4-Ф14

185

20

150

105

75

55

16

4-Ф14

190

25

160

115

85

65

16

4-Ф14

195

32

180

135

100

75

18

4-Ф18

215

40

200

145

110

85

18

4-Ф18

235

50

230

160

125

100

20

4-Ф18

265

65

290

180

145

120

22

8-Ф18

280

80

310

195

160

135

22

8-Ф18

320

100

350

235

190

160

24

8-Ф23

365

125

400

270

220

188

28

8-Ф25

390

150

480

300

250

218

30

8-Ф25

450

200

600

360

310

278

34

12-Ф25

530

250

650

425

370

332

36

12-Ф30

640
