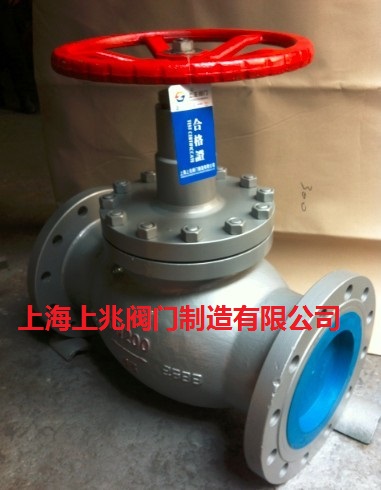

JY41N 燃气截止阀

燃气截止阀
所属系列：燃气阀系列
检索关键字：燃气截止阀,JY41N,天然气截止阀,截止阀
销售电话：021-66105556
图文传真：021-63061811
在线客服：点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系
产品介绍

一、燃气截止阀--特点及性能规范



JY41N燃气截止阀采用V型成型四氟为动密封、以填料压着为初始密封、随着介质压力上升而填料密封性能增强、既具有自密封功能、无需人工维护、适用于高中压输送管道。本阀全部设有倒密封、阀门开启时须将阀门完全全开、使倒密封起作用以增加填料使用寿命、尤其以≧DN200的以高进低出的规格、燃气用截止阀开启轻盈、操作力远远小于普通阀门。


二、燃气截止阀--性能规范



规格
(DN)
公称压力
(Mpa)
密封试验压力
(Mpa)
阀体强度试验压力
(Mpa)
工作温度
(℃)
适用介质
阀瓣开启高度
(mm)
15
2.5
2.75
3.75
-40℃
∽80℃
液化石油气
天燃气等
15
20
2.5
2.75
3.75
18
25
2.5
2.75
3.75
18
32
2.5
2.75
3.75
22
40
2.5
2.75
3.75
27
50
2.5
2.75
3.75
30
注：≥DN50的技术参数同上，开启高度按阀门公称通径的%35±5计算

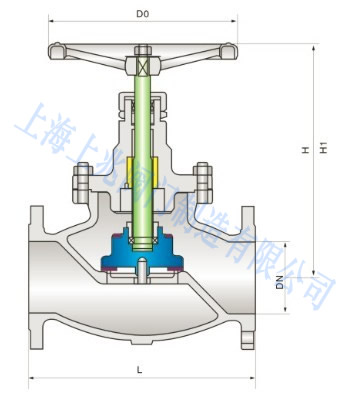

三、主要外型和连接尺寸（参照构图）


1、燃气截止阀的连接尺寸

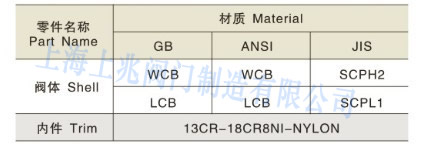

2、燃气截止阀的零件材料：
