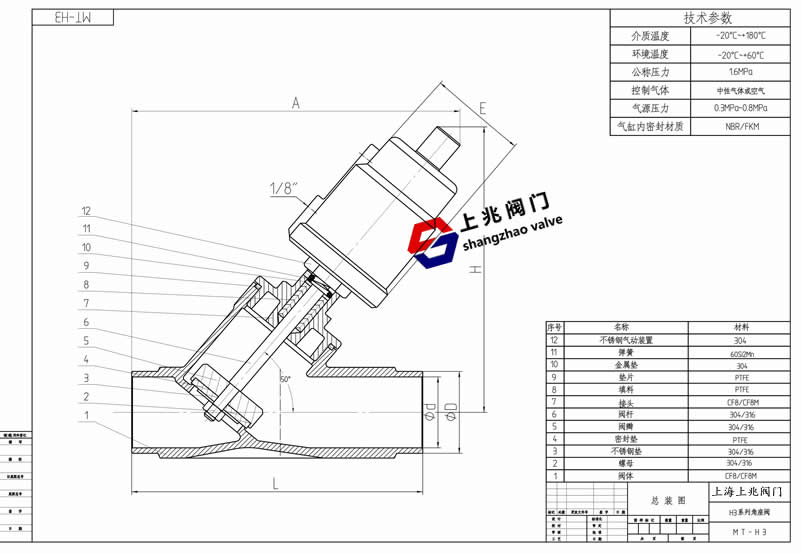

产品介绍 焊接气动角座阀--产品介绍 ： 气动角座阀以316不锈钢为主要制造材质，广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。 焊接气动角座阀--选项参数： 气缸材质：不锈钢/聚酰胺 阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃） 选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀 控制形式 直动式 阀体 不锈钢CF8M 结构 角座阀 阀芯材料 不锈钢 接口 G1/2-G2 阀座密封 PTEF 粘度 600mm2/s 活塞密封 FKM/NBR 介质温度 PTFE:-10℃~+180℃ 安装 任何位置 环境温度 -10℃~+60℃ 控制介质 空气 中性 气体 蒸汽焊接式气动角座阀零件表 名称 材料 名称 材料 阀体 CF8M 锁紧螺母 Hpb59-1 六角螺母 1Cr18Ni9Ti 指示杆 Hpb59-1 阀芯密封垫 PTFE 常闭弹簧 65Mn-D 阀芯体 OCr178Ni12Mo2 缸体 CF8M 阀体密封垫 FKM 顶盖 PC 连接 CF8M Y型圈 FKM 阀杆 OCr178Ni12Mo2 O型圈 NBR 阀杆密封套 PTFE 阀盖 CF8M 阀杆密封圈 PTFE 含油轴承 压紧密封垫 PTFE 垫圈 Hpb59-1 弹簧挡圈 活塞环 FKM 密封弹簧 65Mn-D 活塞 Hpb59-1 参数 接口 英寸 内孔 mm KV值 m3/h 最大工作 压力(bar) 要求最小 气源压力(bar) 执行机构 尺寸mm 流向 G3/8 13 3.7 0-16 4.0 40 阀座上方 G1/2 13 4.2 0-16 2.7 50 阀座上方 G3/4 20 8.0 0-16 2.7 50 阀座上方 G1 25 19.0 0-16 2.0 63 阀座上方 G11/4 32 27.5 0-16 2.0 63 阀座上方 G11/2 40 42.0 0-16 2.0 63 阀座上方 G2 50 52.0 0-16 2.0 63 阀座上方 G21/2 65 77.0 0-14 1.6 80 阀座上方1.气动角座阀按汽缸可分为： 单作用和双作用 单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。 双作用（气动头通常为两个孔）；工作原理：给气控制其开关。 压力范围：0-1.6Mpa 介质温度：-10 ℃ ~+180 ℃ 环境温度：-10 ℃ ~+60 ℃ 阀体材料：不锈钢 密封材料：聚四氟乙烯 执行机构外壳：聚酰按、不锈钢 气动角座阀在生活中的应用： 控制气体：中性气体，空气 控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。 2.焊接气动角座阀--应用范围： ①，啤酒饮料等灌装设备/beer & drinks filling machinery； ②，印刷纺织/textile printing&dying； ③，气体工业/gas industry； ④，制药及医疗设备/pharmacy & medical equipment； ⑤，化工行业/chemical industry； ⑥，高温灭菌/disinfection； ⑦，发泡机械/frothing equipment； ⑧，水污染处理/water sewage disposal。 3.角阀工作原理： 在非工作状态下，由于弹簧的作用，阀门常开或常闭。当执行器活塞被压缩气体作用时，阀门打开或关闭，双作用形式靠压缩气体来控制阀门开关 ⒉安装环境： ①，控制形式：直动式； ②，管道压力：MAX 1.6MPA(232psi）； ③，控制压力：0.3-0.8MPA(43.5-116psi）； ④，结构：角式 ⑤，接口：DN10-DN100; ⑥,介质粘度：600MM2/S； ⑦，介质温度：-10度-+180度（PTFE）; ⑧，环境温度：-10度-+60度； ⑨，安装位置：任意位置（360度任选位置安装）。 4.安装与拆卸： ①，连接阀门至管道，确保阀体所附箭头与流体方向一致（阀体外侧箭头代表流体流动方向，安装请遵循）； ②，焊接式安装：焊接时请拆离执行器； ③，螺纹、法兰、快装式安装：可正常安装； ④，拆卸：拆卸前确保对阀门的气压已解除；轻卸；拆卸后保护好螺纹和密封材料； ⑤，阀体与管道连接紧固需要足够的扭矩力，个尺寸扭矩力值如下：DN15为40Nm，DN20为50Nm，DN25为70Nm，DN32为150Nm，DN40为150Nm，DN50为170Nm，DN80为240Nm，DN100为300Nm。 ⑥，安装时，请确保管道内和接口处无残留物。 ⑦，安装后，检测与连接处已密封完好，无泄漏，方可使用。 ⒌保修服务： 上兆阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到佳信阀门完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题。  | ||||||||
