Q3 螺纹气动角座阀(不锈钢头)

螺纹气动角座阀(不锈钢头)
所属系列:气动角座阀系列
检索关键字:螺纹气动角座阀不锈钢头,不锈钢气动角座阀,气动角座阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

螺纹气动角座阀(不锈钢头)--工作原理:

在非工作状态时,由于弹簧力作用,阀门常闭(开)。当执行器活塞被压缩气体作用时,阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。

螺纹气动角座阀(不锈钢头)--应用范围:

啤酒饮料灌装设备
制药及医疗设备
印染纺织
化工行业
气体工业
高温灭菌
发泡机械
水/污水处理

螺纹气动角座阀(不锈钢头)--特点:

流量大,流阻小,无水锤
Y型设计,增加30%流量
超长使用寿命
阀杆自动校正,自润滑,免维护
气缸采用不锈钢材质,在恶劣环境中更加优秀,可360°旋转。

螺纹气动角座阀(不锈钢头)--技术参数:

管道压力:Max1.6Mpa(232psi)
控制压力:0.3-0.8Mpa(43.5-116psi)
控制介质:中性气体或空气
阀体材料:CF8M/CF8(SS316,SS304)
密封材料:聚四氟乙烯
气缸材料:CF8(SS304)
气缸尺寸:27mm,32mm,40mm,50mm,63mm,
80mm,100mm,125mm
适用介质:水,酒精,油,染料,蒸汽,中性气体或液体,有机溶剂,酸碱溶液
介质温度:-10℃-+180℃,25℃-+220℃
环境温度:-10℃-+80℃
控制形式:单作用常闭,常开,双作用常闭,双作用自由态
连接形式:螺纹式,焊接式,法兰式,快装式

主要零件表
序号零件名称序号零件名称
1指示杆
2气缸
3进气孔
4阀杆
5视窗
6弹簧
7活塞
8活塞环
9密封弹簧
10密封弹簧
11连接
12阀体密封垫
13阀芯密封垫
14阀体
技术参数
公称通径DN15~50mm
连接方式内螺纹、法兰、焊接、卡箍
气缸配置塑料执行器(PA)、不锈钢执行器(PB)
气缸形式双作用、单作用(弹簧复位)
控制方式开关型、调节型
公称压力16bar(如需更高压力订货时请注明)
气源压力双作用、单作用:3~8bar
介质温度MF3:-40~2200℃(如需更高温度订货时请注明)
环境温度标准型:-20~80℃
阀体材质不锈钢(A、B)
密封材质聚四氟乙烯(MF3)


附件选型
电磁阀双作用选二位五通、单作用二位三通、单电控双电控订货时注明
限位开关远程反馈开关信号
定位器输入模拟量信号(4-20mA或者0-10V),调节阀门开度
备注以上附件不是标准配件,如需配置请订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级

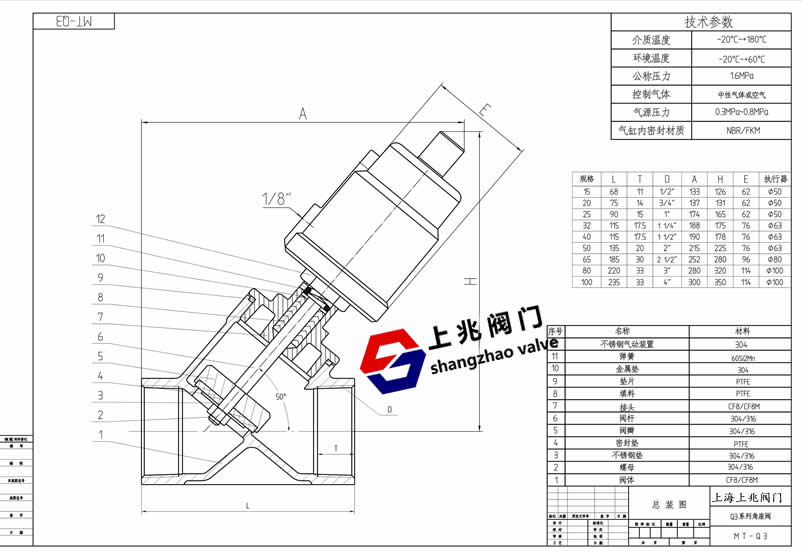

螺纹气动角座阀(不锈钢头)图纸:
