Y43X-10T/16T 全铜比例式减压阀

全铜比例式减压阀
所属系列:减压阀系列
检索关键字:全铜比例式减压阀,Y43X-10T,Y43X-16T,全铜减压阀,减压阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、Y43X全铜比例式减压阀--概述:



Y43X-10T/16T 型全铜比例式减压阀 PN10~PN16是以法兰连接形式、活塞式结构形式,阀座密封面材料为橡胶,公称压力PN10~PN16,阀体材料为铜的固定比例式减压阀。主要结构由阀体、进口压盖、活塞、出口压盖及 O 型圈、密封垫等零件组成。Y43X-10T、Y43X-16T 型全铜比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况,达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定,即减“动压”又减“静压”,材料采用全铜,适用于清洁水和海水,不怕结垢和锈独。



二、Y43X全铜比例式减压阀--主要性能参数:



型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Y43X-10T 10 1 ≤90 水、气
Y43X-16T 16 1.6 ≤90 水、气



三、Y43X全铜比例式减压阀--主要零部件材料:



型号 阀体材料
Y43X-10T 全铜
Y43X-16T 全铜



四、Y43X-10T 型--产品外形结构尺寸(mm):



比例 DN D D1 D2 A1 b z×φd D3 A2
2:1
3:1
5:2
3:2
4:3
25 115 85 65 115 16 4×φ14
32 140 100 78 124 18 4×φ18
40 150 110 85 132 18 4×φ18
50 165 125 100 140 20 4×φ18
65 185 145 120 155 20 4×φ18
80 200 160 135 155 22 8×φ18
100 220 180 155 200 24 8×φ18
125 250 210 185 220 26 8×φ18
150 285 240 210 230 28 8×φ22
200 340 295 265 270 28 8×φ22
4:1
5:1
25 115 85 65 16 4×φ14 115 178
32 140 100 78 18 4×φ18 140 188
40 150 110 85 18 4×φ18 150 195
50 165 125 100 20 4×φ18 165 205
65 185 145 120 20 4×φ18 190 218
80 200 160 135 22 8×φ18 205 225
100 220 180 155 24 8×φ18 225 273
125 250 210 185 26 8×φ18 260 308
150 285 240 210 28 8×φ22 300 322
200 340 295 265 28 8×φ22 365 358



五、Y43X-10T 型--产品外形结构尺寸(mm):



比例 DN D D1 D2 A1 b z×φd D3 A2
2:1
3:1
5:2
3:2
4:3
40 150 110 85 132 18 4×φ18
50 165 125 100 140 20 4×φ18
65 185 145 120 155 20 4×φ18
80 200 160 135 155 22 8×φ18
100 220 180 155 200 24 8×φ18
125 250 210 185 220 26 8×φ18
150 285 240 210 230 28 8×φ22
200 340 295 265 270 30 12×φ22
4:1
5:1
25 115 85 65 16 4×φ14 115 178
32 140 100 78 18 4×φ18 140 188
40 150 110 85 18 4×φ18 150 195
50 165 125 100 20 4×φ18 165 205
65 185 145 120 20 4×φ18 190 218
80 200 160 135 22 8×φ18 205 225
100 220 180 155 24 8×φ18 225 273
125 250 210 185 26 8×φ18 260 308
150 285 240 210 28 8×φ22 300 322
200 340 295 265 30 12×φ22 365 358

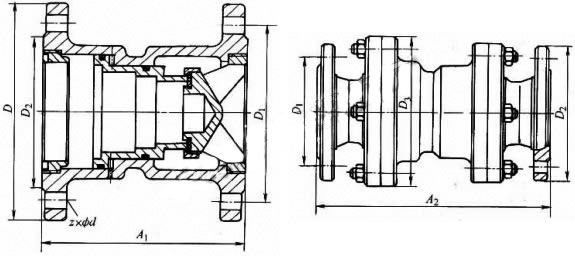

Y43X型全铜比例式减压阀PN10~PN16外形尺寸图
