简述上兆气动快速抽气止回阀的特点及技术要求

公称通径（mm）：DN100～1600

公称压力（MPa）:1.0MPA/1.6MPA/2.5MPA/4.0MPA

适用介质:水、蒸汽、煤气

适用温度（℃）:软密封：≤80℃；C碳素钢-29-425℃；   I合金钢-29-530℃；P 铬镍钛钢与R铬镍钼钛钢-196-600℃

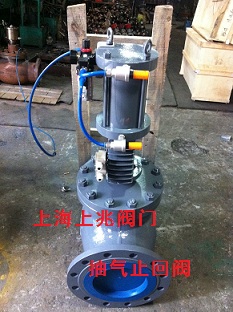

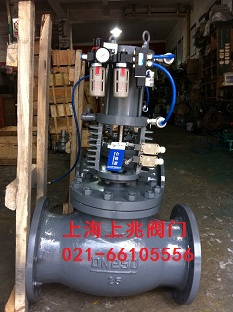

气动快速抽气止回阀又称气动快速逆止阀，安装于从汽轮机中低压导汽管引出的抽气水平管路中，主要为防止抽气管路中的蒸汽或事故情况下倒灌，引起汽轮机超速。

气动快速抽气止回阀的特点

1、阀板采用大斜角，缩短开启关闭行程，气体助关实现快速启闭，三维偏心密封结构，开启密封即分离，关闭接触即密封，启闭轻便灵活。（≤DN250采用截止式）

2、阀板受助关推力，达到截止、止回的目的。

3、快速关闭时间可达０.５~1秒，紧急切断安全可靠。

气动快速抽气止回阀的技术要求

1.气源接口：RC1/2

2.气缸操作压力：0.3-0.6MPa

3.紧急切断时间；0.5-1秒

4.连接法兰：JB/T79-94

5.结构长度：GB 12221-89

6.电源电压：AC220-DC24V（订货时注明）

气动快速抽气止回阀调试时：连接电磁换向阀和控制箱的11、12接线端口电源，连接行程开关和控制箱5、6、7、8的电源，接好气源和三连件的气源，调整气源三连件的表气压0.3-0.6MPa（出厂前已调试好），通入电磁控制电源N、L（AC220或DC24V订货时注明）即可控制阀门开启或关闭。如出现开闭与控制箱指示灯不吻合，调换信号反馈装置开关两端控制线即可。
