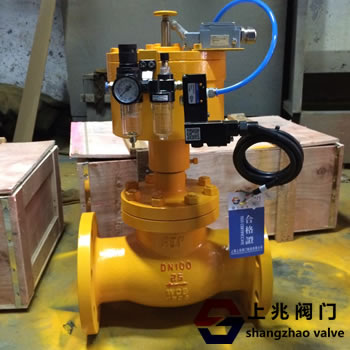

QDQ421F-16C 天燃气切断阀自动化系统中执行机构的一种阀门，由多弹簧气动薄膜执行机构或浮动活塞执行机构和调节阀组成。它接收调节仪表的信号，控制工艺管道中流体的切断、接通或切换。它具有结构简单、反应灵敏、动作可靠的特点。可广泛应用于石油、化工、冶金等工业生产部门。气动切断阀的气源要求过滤后的压缩空气或氮气，流经阀体的介质应为不含杂质和颗粒的液体和气体。

切断阀结合了切断阀、止回阀、电磁阀和气动阀的优点。该阀技术性能好，负载损耗低，可靠性高。切断阀由多弹簧气动薄膜执行器或浮动活塞执行器和调节阀组成。截断阀进口处装有二位三通电磁阀，接收调节仪表的信号，远程电气控制台用来控制阀门的开启和关闭。控制主要工艺管线中流体的切断、连接或切换。它安装在液化气、天然气、液氨和气相的管道上，与远距离气源配套使用。阀门由气源控制开启和关闭，当管道或储罐发生大量泄漏甚至火灾时，可快速手动泄放气源，或高温≥75p5CD时，易熔合金熔化，钢瓶自动泄放，阀门快速关闭停止泄漏，起到安全保护作用。广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房、住宅安全设施等。牧野

气体和液体前方危险品的理想阀门。

1 .紧急切断阀气源入口处装有一个二位三通电磁阀，阀门开关由远程电气控制台控制。

2。气体泄漏报警器通电，电磁阀通电排气，阀门自动关闭。

3。手动控制电磁阀按下红色夹子排气，阀门会自动关闭。

4。阀门安装方向:AG低。

性能规格:

压力等级:1.6  u002 f 4.0 MPa

气瓶工作压力:≤2.0 MPa

工作温度:-40 ~+80℃

气瓶介质:氮气`无水空气。

使用的介质:天然气、液化气、气体和液体。

熔化时间:70℃

关闭时间:≤5秒

气瓶开启压力:≥ 0.3-0.6mpa，

阀体:铸钢、不锈钢。304，316，steel 弹簧:50CrVA弹簧钢

气缸和活塞:球墨铸铁

密封圈，O形圈:PTFE，丁晴橡胶。

类型:常开，常闭

注意:紧急切断阀采用止回阀原理，只能切断。安装时一定要注意阀门标志，要保护的一端作为阀门入口。阀门安装方向:AG低。
