管路阀门与管道离心泵安全操作选用||300X缓闭止回阀 发布时间:16-05-12 |

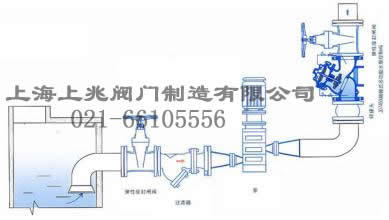

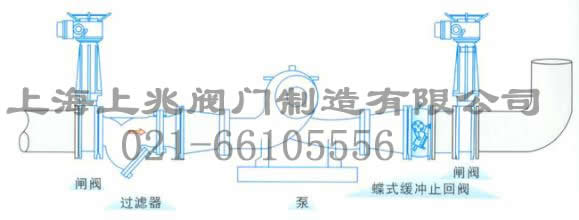

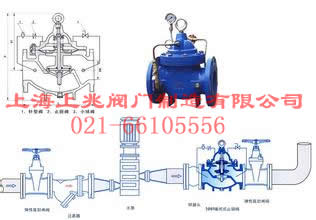

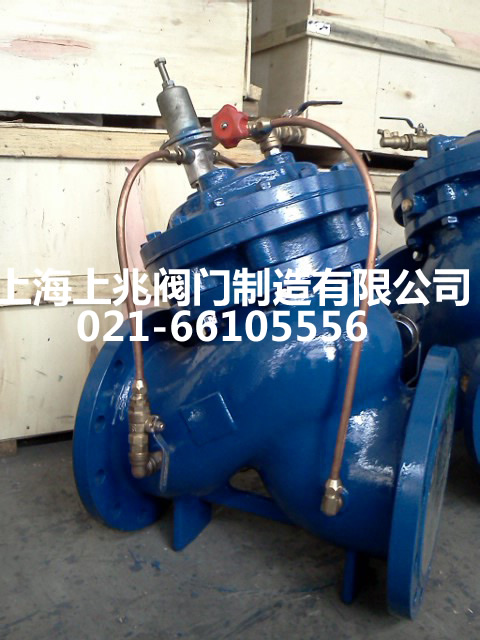

管路阀门与管道离心泵安全操作选用||300X缓闭止回阀 简述 水泵是流体工业的核心装置,其作用犹如人体的心脏,为系统中各装置内的流体提供动力,确保工艺流程正常运转。常用的泵,按大类分有叶片泵、容积泵、特殊用途泵等。其中,叶片泵中的管道离心泵应用最为广泛。 管道离心泵运行过程中需要避免两个问题:停泵水锤和低于最小流量。解决这两类问题,方法较多,但基本思想都是如何围绕离心泵配置一套合适的系统。在这些系统里阀门起着非常重要的作用,而且随着这两类问题认识的加深,诞生了许多专用阀门。 停泵水锤保护与阀门 水锤是压力管道中介质流速的剧烈变化引起的一系列急剧的压力交替升降的水击现象。水锤的危害非常大,可以击毁泵、管路以及其它设备甚至发生管路爆炸等安全隐患。压力管道中的水锤产生原因有很多,比如阀门的快速关闭、停电非正常停泵等。 停泵水锤产生机理 当因非正常原因,比如断电,泵突然停止工作:初始阶段时,管道内的介质依靠惯性继续前进,但速度逐渐减为零;此时,如果管道布置存在高低落差,介质在重力的作用下将向泵倒流;当倒流介质达到一定速度时,泵出口处的止回阀将迅速关闭,这样,到达此处的大量介质的速度突然变成零,引起此处介质压力急剧升高—停泵水锤产生。大量文献指出,停泵水锤产生的主要原是水泵出口处的止回阀突然关闭。但有研究表明,虽然某些情况下泵出口处的止回阀可以取消的,但大多数情况下,为防止大量介质倒流进离心泵,泵出口处的防倒流设置是必需的。 停泵水锤避免措施 避免停泵水锤危害的措施有许多,比如安装水锤消除器、500X泄压阀、调压罐等,以下只介绍两种应用较多、与通用阀门相关的措施。 1、设置300X缓闭止回阀 300X缓闭止回阀是一种通过增加执行机构、阻尼器而实现缓慢关闭的止回阀。上图为安装有缓闭止回阀的离心泵停泵水锤保护系统简图,此时缓闭止回阀需要配合闸阀(开关阀)使用。当介质在重力作用下倒流时,止回阀缓慢关闭,有效地避免了因普通止回阀突然关闭产生的水锤。其缺点为因为关闭速度较慢,一部分介质不可避免地倒流进入离心泵,泵因此可能会产生机械故障。 2、设置HH47X缓闭止回蝶阀 这是一种在大型水利系统中应用比较普遍、效果比较好的方法。HH47X缓闭止回蝶阀由蝶阀、执行结构及液压控制系统构成。上图为安装有缓闭止回蝶阀的离心泵停泵水锤保护系统简图。该系统只需安装HD47X缓闭止回蝶阀即可,即能起到止回阀的作用又能起到开关阀的作用。当离心泵开启的时候,其按先慢后快的步骤开启,保证泵低载开启;当泵突然停止工作时,其按先快后慢的步骤关闭,即可以避免水锤的产生,又可以避免过多的介质倒流通过泵,引起泵的机械故障。 3、多功能水泵控制阀 JD745X 多功能水泵控制阀由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。本阀门安装在水泵出口端,顺序实现缓慢开启、全开、速闭、缓闭等功能。 JD745X多功能水泵控制阀的接管系统采用调节阀控制,通过设定调节阀的开度,可方便实现需要的各项控制参数,如主阀的开启速度、缓闭速度等等。 JD745X 多功能水泵控制阀用于高层建筑给水系统和其它给水系统的水泵出口管路上,防止和减弱水泵启闭时管线的水锤水击,防止水倒流保护水泵,维护管路安全。 多功能水泵控制阀--工作原理 当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。 设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。 多功能水泵控制阀--产品特点 1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。 2、操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。 3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。 避免最小流量工况和阀门 最小流量是指保证泵能正常工作的流量。如果泵在低于最小流量工况下工作,将引起噪声和振动,泵的性能将变得不稳定,甚至会引起泵的非正常汽蚀,降低泵的使用寿命。所以必须采取措施来避免离心泵在最小流量工况下工作,目前 普遍做法是喂离心泵设置最小流量回路。但从泵的本身价值来讲,只有为那些大流量、高扬程、大功率的离心泵设置最小流量回路才是合理的。离心泵允许的最小流量值由泵制造商计算或实验确定。 最简单的最小流量回路仅需要在回路中安装一台开关阀,如Z41H闸阀,当认为泵即将处于最小流量工况时打开阀门,接通最小流量回路,避免泵在最小流量工况下工作。 总结 以上介绍的阀门的基本结构与 通用阀门无异,但因为根据应用的工况做了相应的改进,使得这些阀门成为解决这两类问题的专用阀门。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
