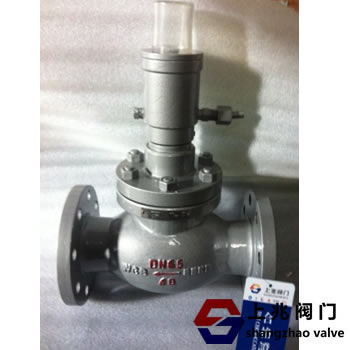

液压紧急切断阀QDY421F型   发布时间:22-09-23

液压紧急切断阀QDY421F型产品概述:

液压紧急切断阀QDY421F型也叫液动紧急切断阀是一种安全保护阀门,安装在氨气储罐站与气相管路上,与远距离手摇油泵配套使用,上兆液动切断阀利用液压控制阀门开启-关闭,以便在管道或储罐上发生泄漏时,快速手动使手摇油泵卸压,或在外界80℃高温时使(易熔合金)熔化,堵塞油管而切断阀油缸自动卸压,阀门迅速关闭而止漏,起到安全保护作用。

液压紧急切断阀QDY421F型工作原理:

管路安装多只氨用切断阀应利用二只手摇油泵控制,其中一只油泵工作另一只油泵备用,防止油泵损坏液压紧急切断阀不能正常工作,每只紧急切断阀分别用一只(J23H-40P)针型阀控制。以便维修能够利用针型阀关闭。
  切断阀是结合截止阀,止回阀和液动阀门的优点,经过技术部工程师多次改进成功的产品,阀门具有的技术性能,低负荷损失和高可靠性,切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,可广泛地应用在石油、化工、冶金等工业生产部门。是目前气体液体危险品理想选择的阀门。

液压紧急切断阀QDY421F型性能规范:

压力等级: 20K 4.0MPa
油缸工作压力: ≤6.0.Mpa
使用温度: -40~+80℃
油缸使用介质: 混合锭子油 ,变压器油
使用介质: 天然气,液化气,液氨 ,气体
熔闭时间 ±70℃
关闭时间: ≤10秒
油缸开启压力: ≥2.0MPa
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
阀体:铸刚,不锈钢。304,316,316L
弹簧: 50CrVA(弹簧钢)
油缸, 活塞 :铬不锈钢
类型:常闭式

液压紧急切断阀QDY421F型注意事项:

1,贮罐氨气切断阀/液动紧急切断阀压力标准为20k 4.0MPa,油缸的日常工作压力,不得高于6.0MPa,但须高于2.0 MPa,保证油缸的正常工作。
2,为了使油泵的使用寿命加长,防止外界环境温度升高,油路膨涨,损坏紧急切断阀及手动油泵,冲击压力表,必须按时对设备进行巡检。
巡检频率:每小时对压力、温度及相关设备运行情况巡检一次。
3,正常工作时将油泵泄压阀关闭;在遇到紧急情况须将紧急切断阀关闭时,打开泄压阀即可。
4,常闭式切断阀不宜长时间开启,避免弹簧疲劳失灵。
