气动阀门附件的类型与选择   发布时间:22-09-14

气动阀门附件的类型与选择

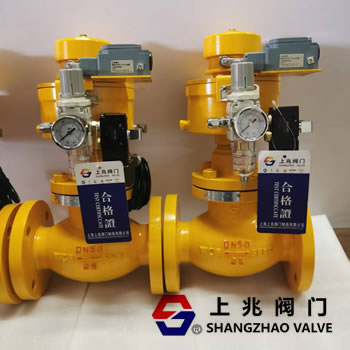

 气动阀门是工业管道中常见的流体控制装置,主要由气动执行机构和阀门组成。它通过压缩洁净空气来驱动阀门,从而控制管道介质的循环和关断,执行速度很快,所以通常用于快速关断。气动阀通常配有各种附件,紧急切断阀如电磁阀、气源处理三联件、限位开关、定位器、控制箱等。,实现本地控制和远程集中控制。如果只有两位阀需要开启和关闭,电磁阀是必须的,电磁阀可以通过励磁 及灭磁来控制气动阀门的开启或关闭。
 在气路或液路上,上兆两位三通电磁阀有一个连接到气源的进气口,一个提供给目标设备气源的出气口,出气口一般配有消声器,不怕噪音的可以省略。双向电磁阀具有连接到气源的进气口、分别提供给目标设备的正和负气源的正排气口和负排气口、用于安装消声器的正排气口和负排气口。对于小型自动控制设备,气体管道一般采用8~12mm的工业胶管。
 从电气上讲,两位三通电磁阀一般是单电控,即单线圈,两位五通电磁阀一般是双电控,即双线圈。一般线圈电压等级为DC24V、AC220V等。两位三通电磁阀分为正常
有两种类型:闭式和常开式。常闭型是指线圈不通电时气路断开,常开型是指线圈不通电时气路接通。
 常闭二位三通电磁阀工作原理:线圈通电时,气路接通;一旦线圈断电,气路就会断开,相当于点动。
 常开两位三通单电电磁阀工作原理:线圈通电时,气路断开。一旦线圈断电,气路就会接通,也是微动。
 二位五通双电控电磁阀工作原理:正向作用线圈通电时,正向作用气路与正向作用出气孔连通,有气体。即使在正向作用线圈断电后,正向作用气体路径仍然连接,这将保持到反向作用线圈通电。气动切断阀当反应线圈通电时,反应气体路径连接到反应气体孔。即使反应气体路径在反应线圈断电后仍处于连接状态,它也将保持到正极线圈通电。这相当于自锁,也就是所谓的记忆功能。基于二位五通双电控电磁阀的这一特点,在设计机电控制电路或编程PLC时,可操作电磁阀线圈1~2秒,可保护电磁阀线圈不被轻易损坏。
