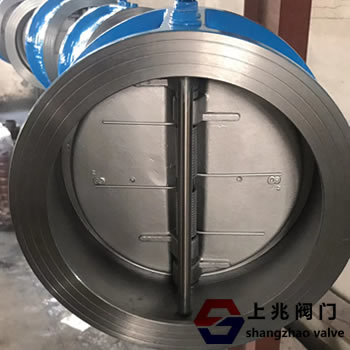

蒸汽对夹式止回阀发布时间：19-01-18

首先，蒸汽对夹式止回阀 - 特性

1。水锤压力小，阀瓣行程短，弹簧辅助关闭，阀门关闭速度快。

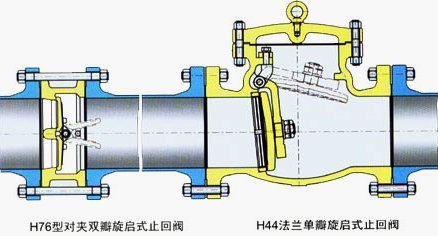

H76W和H76H型号的水锤压力仅为H44H型的1 / 2-1 / 5。

2。结构长度短，体积小，重量轻。它为阀门的安装，搬运，储存和管道布置带来了极大的便利，可以节省大量材料，降低成本。

H76型结构长度仅为H44H的1 / 4~1 / 10; H76型的重量仅为H44型的l / 4~1 / 10;流体阻力小，流体阻力系数为2.6~0.7，随着阀门直径的增大

大，流体力系数降低。

3，可水平或垂直安装，轻便重量。

没有必要为阀门提供阀座。

4，开启压力很小，阀瓣可以在很小的压力差下完全打开。 ## ＃5。该阀门结构整体，简单紧凑。当阀门关闭时，注入冲击力，水锤压力小，阀门有帮助，可靠性高。

二，蒸汽对夹式止回阀 - 材料和主要参数：

配管法兰	公称压力	常规产品型号
JB/T74～90 GB/T9112 ～9124 HG50592 ～20614	1.0MPa	H76H-10C	H76W-10P	H76W-10P8	H76W-10P3	H76W-10R	H76W-10R8	H76W-10R3
	1.6MPa	H76H-16C	H76W-16P	H76W-16P	H76W-16P3	H76W-16R	H76W-16R8	H76W-16R3
	2.5MPa	H76H-25	H76W-25P	H76W-25P8	H76W-25P3	H76W-25R	H76W-25R8	H76W-25R3
	4.0MPa	H76H-40	H76W-40P	H76W-40P8	H76W-40P3	H76W-40R	H76W-40R8	H76W-40R3
	6.3MPa	H76H-63	H76W-63P	H76W-63P8	H76W-63P3	H76W-63R	H76W-63R8	H76W-63R3
	10.0MPa	H76H-100	H76W-100P	H76W-100P8	H76W-100P3	H76W-100R	H76W-100R8	H76W-100R3
	13.0MPa	H76H-160	H76W-160P	H76W-160P8	H76W-160P3	H76W-160R	H76W-160R8	H76W-160R3
	20.0MPa	H76H-200	H76W-200P	H76W-200P8	H76W-200P3	H76W-200R	H76W-200R8	H76W-200R3
	25.0MPa	H76H-250	H76W-250P	H76W-250P8	H76W-250P3	H76W-250R	H76W-250R8	H76W-250R3
主要零件材料	阀体	WCB （A105）	ZG1Cr18 Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18 Ni12Mo2Ti	CF8M （316）	CF3M （316L）
	阀擗	CF8	CF8	CF8	CF3	CF9M	CF8M	CF3M
	目轴	2Cr13	1Cr18 Ni9Ti	0Cr18 Ni9	00Cr19 Ni10	ZG1Cr18 Ni12Mo2Ti	0Cr17 Ni12Mo2	00Cr17 Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2
适用工况	适月介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		屎素等腐蚀性介质
适用工况	适用温度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。
