液化气不锈钢气动切断阀   发布时间:22-07-26

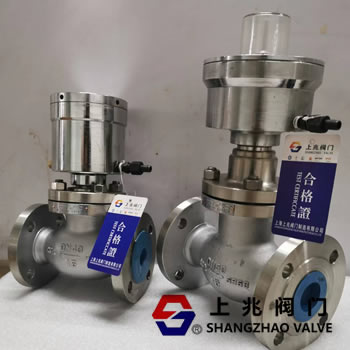

液化气不锈钢气动切断阀产品;

QDQ421F 液化气不锈钢气动切断阀是通过压缩空气、氮气和电磁阀来控制阀门的开启和关闭,广泛应用于气体、氨气或弱腐蚀性气体储罐和管道的出入口。

液化气不锈钢气动切断阀结构描述;

紧急切断阀综合了切断阀、止回阀、电磁阀和气动阀的优点,技术性能好,负载损耗低,可靠性高。由多弹簧气动薄膜执行器或浮动活塞执行器和调节阀组成,接收调节仪表的信号,控制工艺管道中流体的切断、接通或切换。紧急情况下,在控制室触发电磁阀开关或手动降低气源压力,或高温≥80C时,易熔合金熔化,气瓶自动降压,切断阀快速关闭≤3秒停止泄漏,起到安全保护作用。

液化气不锈钢气动切断阀工作原理:

1。切断阀的气源入口处装有一个二位三通电磁阀,阀门的开关可由远程电气控制台控制。
3。手动控制电磁阀按下红色夹子排气,阀门会自动关闭。
4。阀门在日常工作中常开常闭,电磁阀线圈处于断电状态,不消耗电能。
5。只有当工人处理事故并手动重新打开阀门时,才能恢复供气。

液化气不锈钢气动切断阀性能规格:

压力等级:1.6  u002 f 4.0 MPa
气瓶工作压力:≤2.0 MPa
工作温度:-40 ~+80℃
气瓶介质:氮气`无水空气。
使用的介质:天然气、液化气和液氨。
,气体
熔化时间:70℃
关闭时间:≤5秒
气瓶开启压力:≥ 0.3-0.6mpa,
阀体:铸钢、不锈钢。304,316,steel 弹簧:50CrVA弹簧钢
气缸和活塞:球墨铸铁
密封圈,O形圈:PTFE,丁晴橡胶。
电气防护等级:CEI IP65  u 002 FIP 67
防爆等级:EexmⅱT4  u002F EexmⅱT5
工作电压和电源:交流AC24V或220V,50Hz 14V;AC12Vu002F8.5W,AC24V  u002F8.5W 工作环境温度:-15 ~ 60℃
;气体报警器通电,电磁阀通电排气,阀门自动关闭。
常开切断阀;气体报警器通电,电磁阀通电以吸入空气,并且阀门由空气压力关闭。关闭电磁阀进行排气,然后重新打开阀门。
操作程序:
切断阀的开启压力应≥0.3-0.6Mpa,气瓶的日工作压力应不低于0.4MPa,以保证阀门的正常工作。流经阀体的介质应为不含杂质和颗粒的气体。
