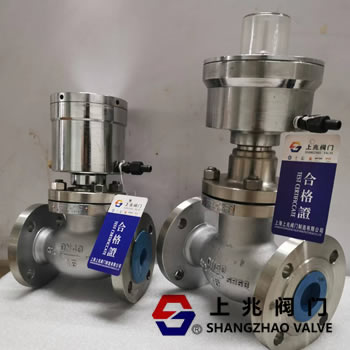

QDQ421F氨气储罐紧急切断阀   发布时间:22-07-15

QDQ421F 氨气储罐紧急切断阀由气动执行机构关闭时,从控制系统、安全仪表系统SIS或操作员发出阀门关闭信号到液流完全切断所经过的时间≤ 6s。在气动执行机构的气缸上安装易熔塞。易熔塞的熔点应为80℃。当钢瓶的温度达到或超过易熔塞的熔点时,易熔塞熔化释放钢瓶内的压力,钢瓶内的弹簧或储气罐内的压缩空气推动活塞关闭阀门。
氨储罐切断阀安装在液化烃球罐进出口管线上,在罐区发生火灾、泄漏等事故时,能快速、严密地切断TSO,隔离易燃、有毒物质。

QDQ421F氨气储罐紧急切断阀性能规格:

压力等级:2.5  u002 f 4.0 MPa
气瓶工作压力:0.3-0.6 MPa
工作温度:-40 ~+80℃
气瓶介质:氮气`无水空气。
使用的介质:天然气、液化气、液氨和煤气。
熔化时间:70℃
关闭时间:≤5秒
开缸压力;≥0.3-0.6 MPa
材料:铸钢、不锈钢。304,316,steel 弹簧:50CrVA弹簧钢
气缸和活塞:球墨铸铁
密封圈,O形圈:PTFE,丁晴橡胶。

QDQ421F氨气储罐紧急切断阀需要注意的事项;

1。气动切断阀的气缸开启压力≥0.3-0。
6Mpa,气缸的日常工作压力不得低于0.4MPa,以保证阀门的正常工作。
2。切断阀采用止回阀原理,只能单向切断。安装时一定要注意阀门标志,要保护的一端作为阀门入口。安装阀门时应注意:AG低。
