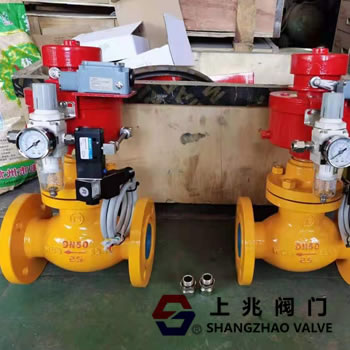

液氨气动紧急切断阀工作原理   发布时间:22-05-13

液氨气动紧急切断阀与电动氨用紧急切断阀都是自动化系统控制阀的一部分,二者的用途功能一样,不同的是驱动形式,一种为气源压力控制活塞转动开关动作,一种为电源控制电机驱动开关动作。
紧急切断阀(Emergency shut off valve)采用角行程执行器组合的阀门有:球阀,蝶阀,旋塞阀,控制电源有:交流电380V,220V,直流电24V,采用直行程执行器组合的阀门有:闸阀,截止阀,单座调节阀,套筒调节阀,控制电源有:交流电220V,直流电24V。

一,液氨气动紧急切断阀==工作原理:
气动切断阀(Pneumatic cut-off valve)执行器分单作用和双作用,单作用执行器为常闭式切断阀,双作用执行器为常开式切断阀,双作用也可代替单作用使用。可根据现场工作需求配套所需附件:单作用执行器或双作用执行器,空气过滤减压阀,信号反馈(行程开关),电磁阀线圈(易燃介质需防爆),手动装置,塑料气源管或不锈钢气源管。
⑴,单作用常闭式气动切断阀控制方式:阀门为关闭状态,在装泄过程短时间开启的阀门,电磁阀线圈为3根线:①黄色为灵线,②红色为火线,③双色线为地线。当①号线与②号线接通电源,电磁阀线圈活塞开启,气源压力进入气缸压缩弹簧力转动活塞旋转,阀门打开,当电源断开,电磁阀线圈活塞闭合,切断气源压力,执行器气源排出,弹簧力展开推动活塞反方向旋转,阀门关闭。在气源压力低于设定压力或停电/断电状态(电/气故障),阀位:关。
⑵,双作用常开式气动切断阀控制方式,接线方式与常闭式一样
①设定常开状态:阀门保持在开启状态,线圈不带电,当①号线与②号线接通电源,电磁阀线圈活塞开启,气源压力进入气缸(A进气孔)转动活塞旋转,阀门关闭,当电源断开,电磁阀线圈活塞闭合,气源压力进入气缸(B进气孔)转动活塞反方向旋转,阀门打开。(电/气故障)阀位:原位置。
②设定常闭状态:阀门保持在关闭状态,线圈不带电,当①号线与②号线接通电源,电磁阀线圈活塞开启,气源压力进入气缸(A进气孔)转动活塞旋转,阀门开启,当电源断开,电磁阀线圈活塞闭合,气源压力进入气缸(B进气孔)转动活塞反方向旋转,阀门关闭。(电/气故障)阀位:原位置。
