气动液氨紧急切断阀的工作原理   发布时间:22-06-21

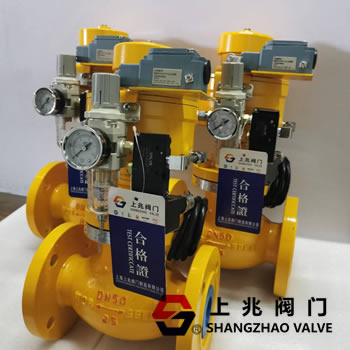

气动液氨紧急切断阀由浮动式防火防静电高性能球阀和单作用气缸角行程组成,配有防爆电磁阀、空气过滤减压阀、信号反馈和手动装置,形成手动自动化的集成控制方式。

液氨气动紧急切断阀的工作原理:

利用压缩空气的特性推动执行机构中的多组组合气动活塞运动,并将力传递给横梁和内曲线轨道,带动空心主轴旋转。压缩空气盘被输送到每个气缸,改变空气入口和出口的位置来改变主轴的旋转方向。气动切断阀根据负载阀所需旋转力矩的要求,可以调节气缸组合的数量来驱动负载阀工作。
两位五通电磁阀通常与双作用气动执行机构一起使用,它的两个位置是可控的:开-关。五通电磁阀有五个通气通道,其中一个与气源相连,两个与双作用气缸外气室的进气口和出气口相连,两个与内气室的进气口和出气口相连。具体工作原理可参考双作用气动执行机构的工作原理。
