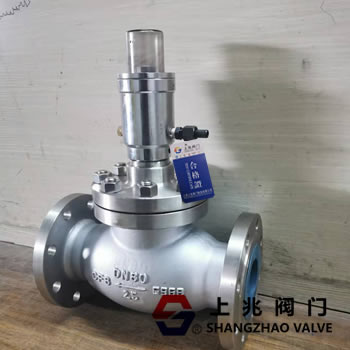

QDY421F-25C切断阀   发布时间:22-01-18

QDY421F-25C切断阀产品概述:

QDY421F-25C 切断阀是我公司结合国内外众多气动阀门的优点而开发的一种新型产品.它具有的技术性能,低负荷损失和高可靠性,安装在液氨,液化石油气,燃气或气体管路上,与远距离气源[氮气`无水空气]配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生泄漏甚至起火时,快速通过电磁阀或手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。



QDY421F-25C切断阀产品特点:

QDY421F-25C切断阀属于自动化系统中执行机构的一种阀门,紧急切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动紧急的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

QDY421F-25C切断阀的工作原理:

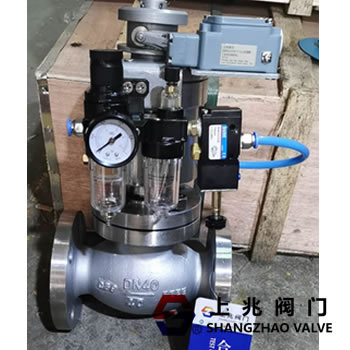

1.气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
2.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
4.电气连接:插件(不分正负极)
5.线圈功率: ≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W

QDY421F-25C切断阀性能规范:

压力等级: 2.5/4.0Mpa
气缸工作压力: ≤2.0Mpa
使用温度: -40~+80℃
气缸使用介质: 氮气`无水空气
使用介质: 天然气,液化气
熔闭时间: ±70℃
关闭时间: ≤5秒
气缸开启压力: ≥0.5-0.7Mpa
阀体材料:碳素钢.不锈钢.304.316.316L
气缸, 活塞 球墨铸铁
密封圈, O型圈: 聚四氟乙烯,丁晴橡胶
弹簧: 50CrVA(弹簧钢)
类型:常开式.常闭式
