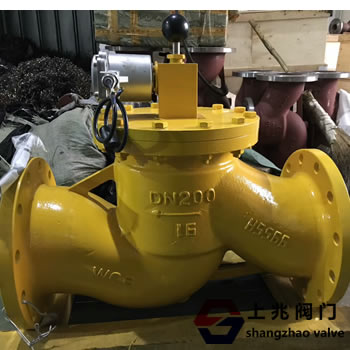

ZCRP-16C-150燃气安全紧急切断阀   发布时间:19-02-26


一,ZCRP-16C-150燃气安全紧急切断阀 - 概述:
 ZCRP系列燃气紧急切断阀是一种新型的燃气管道工程安全匹配装置,主要用于以下场合:
 1。连接可燃气体泄漏监测仪器。
当仪器检测到可燃气体泄漏时,会自动关闭主气源,切断气源,及时发生恶性事故。  ## #2。连接到热力设备的极限温度(或压力)安全控制器。
当设备检测点的温度或压力超过设定的极限值时,供气阀会自动关闭,以停止供油。
 3。连接到高层建筑的中央火警系统。
当建筑物发生火灾时,建筑物内的气体供应会自动切断,以防止瓦斯爆炸。
 4。将BZCK燃气紧急切断阀设置在市或工厂的供气管网中,可在中央控制室集中控制,远程远程控制,并在事故现场紧急关闭管道。
适用于气体,天然气和液化石油气等易燃气体。它广泛应用于供气管网系统,燃气热电厂车间,燃气锅炉房和住宅安全设施。
 5。可靠的技术性能;极低的负载损耗;极高的安全性能;优异的节能性能;快速切削性能是该系列产品的五大特点。
二,ZCRP-16C-150燃气安全紧急切断阀- 特点:
 1。阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电力。
 2。当事故发生时,阀门线圈立即通电,触发阀门快速关闭并进入自锁状态。
此时,即使将其删除
 3。当工作人员处理事故并手动重新打开阀门时,气体供应将恢复。
 4。该阀采用先导式阀瓣,易于打开。即使压力达到6bar,也很容易打开。直径大于DN125。杠杆手柄用于使阀门节省人力并且快速。
 5。注意:也可根据客户要求提供常闭的带断电关闭的紧急切断阀。
当阀门被切断且管道泄漏被移除时,工人需要手动复位,向上拉动手动复位杆并听到“咔嗒”声,表示阀门已完全打开。
此时,即使您松开手,它也不会被切断。
(除非阀门线圈再次通电)。
注意:当电磁阀线圈断电时,必须进行手动复位。
#n ##三,ZCRP-16C-150燃气安全紧急切断阀 - 技术参数:
阀门规格:DN15-DN350螺纹连接G1 / 2.G3 / 4.G1。法兰连接DN25~350
电气防护等级:CEIIP65 / IP67
工作压力:0.5bar-6bar
#n ##防爆等级:Eexm II T4 / Eexm II T5
关闭时间:小于1秒
密封材料:NBR橡胶  \\ n
工作环境温度:-15°C + 60°C
阀体材质:黄铜,不锈钢,碳钢
工作电压和电功率:AC AC220V,50Hz / 14V; DC DC12V / 8.5W,DC24V / 8.5W
操作系数:不间断输出或脉冲类型
电气连接:插件(无论正极线圈功率:≤DN100,AC220V,20°C,50Hz / 24VA DC DC24V,/ 24W线圈型号:MF-1(2≥DN100,AC220V,20°C) ,50Hz / 90VA DC DC24V,/ 85W线圈型号:ZCLF-
 1(2)
阀门关闭时间:小于1秒  ## #Quality认证:ISO9001
适用介质:燃气,天然气,液化气,燃气
四,ZCRP-16C-150燃气安全紧急切断阀 - 安装尺寸表:
规格(DN)
L
≈H
D
D1
D2
Z-¤d
备注
1/2"(DN15)
68
120




丝扣
3/4"(DN20)
72
128




1"(DN25)
100
160




25
160
180
115
85
65
4-¤14
法兰连接
32
180
200
135
100
78
4-¤18
40
200
200
145
110
85
4-¤18
50
230
220
160
125
100
4-¤18
65
290
255
180
145
120
4-¤18
80
310
320
195
160
135
8-¤18
100
350
380
215
180
155
8-¤18
125
400
405
245
210
185
8-¤23
150
480
458
280
240
210
8-¤23
200
600
530
335
295
265
8-¤23
250
650
600
390
350
320
12-¤23
300
750
650
440
400
368
12-¤23
350
850
750
500
460
428
12-¤23
