防爆液氨电动球阀-上海上兆阀门制造有限公司【官方网站】

防爆液氨电动球阀发布时间：22-05-22

防爆液氨电动球阀--介绍：

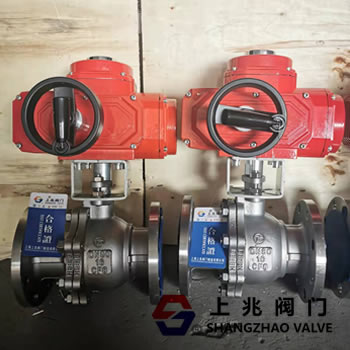

Q941F 防爆液氨电动球阀其完美的功能、优异的性能、轻巧美观、调试简单、操作方便。与启闭件配套，组成执行单元，应用于电站、石油、钢铁、化工、输油管道、污水处理等自动控制系统中切断阀作用，既能满足频繁调节控制，又能满足断续控制的要求。

防爆液氨电动球阀技术参数：

1、阀体材质：WCB碳钢/304不锈钢硅溶胶防火防静电球阀

2、执行器：防爆型带手轮装置

3、防爆等级EXdiiCT5、

4、电源：220V、类型：开关型（通电开、通电关）、

5、使用压力：1.6~4.0MPa、

6、使用温度：-40/+120℃、

7、使用介质：氨、油品、燃气、

8、法兰接端：GB/T9113.1-2000/突面,凸面,凹面

9、设计标准：GB/T12224 GB/T12237

10、结构长度：GB/T12221

11、壁厚：GB/T12224-2005

12、检验与测试：GB/13927，API598

防爆液氨电动球阀--防泄漏设计：

1、阀杆采用防吹出设计。

2、第一阶段密封，锥形的阀杆密封垫有效地防止介质在阀杆旋转过程中的渗漏，并且在异常升压状态下，亦能有效防止渗漏。

3、第二阶段密封，一组V形组合填料在被压缩后往两旁扩张，从而防止了渗漏。

4、释放碟形弹簧的预紧力,自动补偿填料和阀杆密封垫的磨损紧急切断阀。

5、使用阀杆螺母压紧全部的阀杆密封系统，防止泄漏。

6、止退垫固定阀杆螺母，防止其松开。

7、防静电装置：当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出。

8、防火结构：采用独特结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流。（防火结构设计符合API607，JB/T6899和BS755）

9、自动泄压结构：当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。

防爆液氨电动球阀角行程电动执行机构，以AC220V,AC380V或DC24V电源电压做动力，接受工业自动化仪表控制系统输入的（4~20mA）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
