| 硬密封蝶阀的型号及特点 发布时间：21-03-03 |

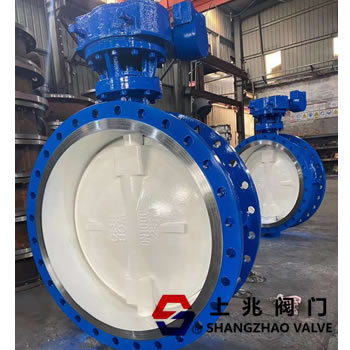

1.三偏心金属硬密封蝶阀的特点 1。这种结构有效地补偿了轴套与阀体之间的容许面积以及在中等压力下阀杆的弹性变形，从而解决了双向互换介质传输过程中的阀密封问题。 密封环的两侧均由柔软的T形多层不锈钢板制成。它具有金属硬密封和软密封两个优点，并且无论低温还是高温都具有零泄漏密封性能。 2。在该测试中，在池的正向流动条件下，密封表面上的压力是由传动装置的扭矩和阀板上的介质压力产生的。 中压高时，阀板的对角锥面和阀座的密封面越近，密封效果越好。 在回流条件下，阀板和阀座之间的密封取决于执行器的扭矩，该执行器将阀板压向阀座。 当阀板与阀座之间的单位正压力由于反向介质压力的增加而低于介质压力时，加载后由调节环的弹簧存储的变形能量将导致密封表面将阀板和阀座拧紧。 它充当自动补偿。 因此，在本发明中，软硬多层密封环直接安装在阀体上，而不是像过去那样安装在阀板上。 在压力板和阀座之间添加调节环是一种非常理想的双向硬密封方法，它可以代替闸阀，截止阀和球阀。  Second ，三偏心硬密封蝶阀的工作原理 1。三偏心硬密封蝶阀的密封面为斜锥，阀体的密封圈与蝶板组件的密封圈之间的接触为面接触。 操作原理是使用驱动器的扭矩直接驱动蝶板组件以创建蝶板组件。 当零件的密封圈和阀体的密封圈完全接触时，它们将发生弹性变形和密封。 三偏心金属硬密封蝶阀是一种高性能阀门，具有出色的耐腐蚀性，可靠的密封性和较小的打开扭矩。 2。阀座的中心线与阀体的中心线成一定角度，可以看到偏移的结果。 当三偏心硬密封蝶阀完全打开时，蝶板的密封表面和阀座的密封表面完全分开。另外，在蝶形板的密封面与阀体的密封面之间形成有间隙Y。 与双偏心密封蝶阀相同。 角位置的形成会导致大半径和小半径在蝶形板的大半圆和小半圆上旋转。 旋转轨迹的切线与阀座的密封面之间的夹角为1度和2度。 打开和关闭蝶形板时，蝶形板的密封面逐渐从阀座的密封面推开，紧急切断阀从而完全消除了机械磨损和蝶形阀处于密封状态时两个密封件之间的磨损。打开和关闭。 当蝶阀从0到90度打开时，蝶板的密封表面一打开就立即与阀座的密封表面分离。 蝶板的密封面在关闭时仅接触并压缩片材的密封面。 3。加工和成型的粗糙度以及要加工的表面非常严格。 为了确保加工要求，过程是在阀体或蝶板组件-钨碳化物的阀体密封环表面上进行粗加工，并进行12小时的保温和热处理消除用于粗加工 表面的上应力工具密封。 硬密封蝶阀 第三，硬密封的模型蝶阀 阀体为圆柱形，轴向长度较短，并配有蝶板。 蝶阀具有非常受欢迎的优点，即操作灵活，省力，手动，电动，气动，液压模式和安装方便。 我想没有多少人对蝶阀的规格和型号有深入的了解。 蝶阀的优点 1。易于打开和关闭，快速，省力，低流体阻力，并且可以频繁操作。 2。结构简单，体积小，重量轻。 3。可以带泥 4。在低压下获得良好的密封。 5。调节性能好。 蝶阀类型，蝶阀传动方式，蝶阀连接泡沫，蝶阀结构泡沫，蝶阀密封面材料或衬里材料，蝶阀公称压力，蝶阀阀体材料，这是目前D341X -16℃的最基本的放置方法。 以上是蝶阀规格和型号的简要介绍。从上面可以看出，蝶阀用途广泛。 蝶阀、切断阀不仅广泛用于石油，天然气，化学和水处理等一般行业，而且还用于冷却火力发电厂。安装蝶阀时，阀瓣将停在关闭位置，蝶板的旋转角度将决定打开位置。 对于带旁通阀的蝶阀，请在打开前先打开旁通阀。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
