三偏心蝶阀结构特点及适用行业介绍   发布时间:20-11-04

国内蝶阀的结构有单偏心、双偏心、三偏心,其中双偏心蝶阀我们之前已经为大家做过很多的介绍,今天主要为大家介绍以下三偏心蝶阀。

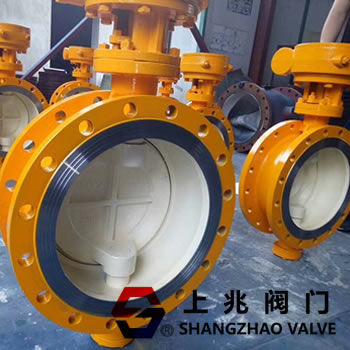

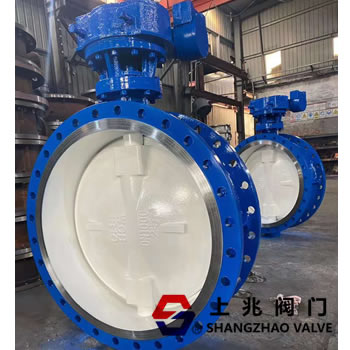

D343H三偏心蝶阀采用三偏心金属硬密封结构,主要由阀体、阀座蝶板密封圈压板阀杆填料和轴承等零件组成。阀体和阀座一般为连体构件,阀座密封表面层堆焊耐温耐蚀合金材料。密封圈由不锈钢片与柔性石墨片相间层叠组成,通过压板和带有锁紧功能的紧固件固定在蝶板上。阀杆由两安装在阀体上的轴承支撑。阀杆与蝶板之间采用花键或方榫连接,阀杆接受输入力矩后,通过花键或方榫带动蝶板作启闭运动。



三偏心不锈钢蝶阀与普通蝶阀相比,具有耐高温,操作轻便,启闭无摩擦,关闭时依靠传动机构的力矩保证密封,提高了蝶阀的密封性能,延长了阀门的使用寿命。

三偏心蝶阀目前已在冶金石油、化工和电力等许多行业中得到广泛的应用。

三偏心硬密封蝶阀操作方式采用蜗轮、电动、气动、液动等方式来进行控制阀门的开启和关闭。
