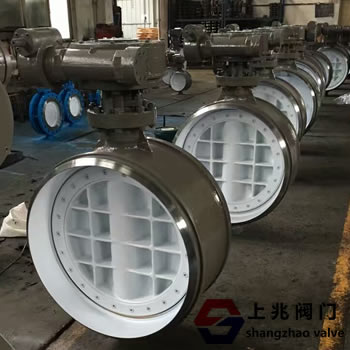

D363W-25P_对焊式不锈钢蝶阀   发布时间:20-09-16

一、D363W-25P_对焊式不锈钢蝶阀--概述

D363W-25P_对焊式不锈钢蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:
1、电动对焊蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、电动对焊蝶阀采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
3、此阀无法兰,对管道和保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。



二、D363W-25P_对焊式不锈钢蝶阀--采用标准

焊接尺寸::GB1224;ANSI B16.25; DIN2559
结构长度::GB/T12221-1989;API609
压力试验::GB/T13927-1992;API598

三、D363W-25P_对焊式不锈钢蝶阀--执行机构

1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度:-20—+60℃(特殊订货-60—+80℃)
3.相对温度:≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。
5.防护等级:户外型和防爆型为IP55(可订制IP67)。
6.工作制:为短时10分钟(可订制30分钟)。

四、D363W-25P_对焊式不锈钢蝶阀--产品特点

1、三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装、连接可靠。
5、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
6、更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。

五、D363W-25P_对焊式不锈钢蝶阀--性能参数:

公称通经DN(mm) DN(100~1200)mm、in4~48
公称压力PN(MPa)强度试验(1.5×PN)密封试验(1.1×PN)
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、蒸汽、热水、油品
驱动方式蜗轮传动、电动、气动、液动
压力等级ANSI 150Lb磅级/PN25
焊接标准GB12224、ANSI B16、25、DIN2559
