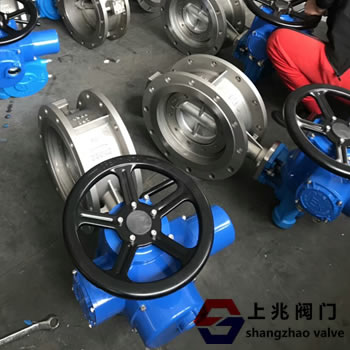

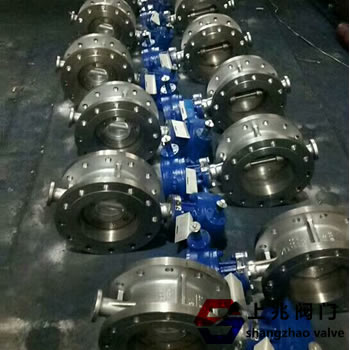

D343W-16P_手动蜗轮不锈钢蝶阀   发布时间:20-08-15

产品型号:D343W-10/16P、R
产品名称:手动蜗轮不锈钢蝶阀
公称压力:0-2.5Mpa
壳体材质:不锈钢
产品规格40~2200mm
工作介质:水、气体、硝酸
适用温度:-40℃~650℃



产品用途:手动蜗轮不锈钢蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用
驱动方式:电动对夹式硬密封蝶阀、气动对夹式硬密封蝶阀、蜗轮对夹式硬密封蝶阀、手动对夹式硬密封蝶阀

蝶阀简单介绍:
蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。 法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
 D343W-16P_手动蜗轮不锈钢蝶阀蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀门的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性,从而使蝶阀的寿命得以提高。
法兰蝶阀其密封原理和结构特点同普通中线型蝶阀相同。
法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。


1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
D343W-16P_手动蜗轮不锈钢蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上
相关信息:
采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用,主要的是正确选择 阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力将很小,估计有较好的流量控制特性。蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

分类蝶阀:
法兰蝶阀
按连接方式分类:
(1)对夹式蝶阀:对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀的阀体圆柱形通道内,圆盘形蝶板绕着轴向旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。对夹式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,具有较好的流量控制特性。
