调节阀的闪蒸跟气蚀   发布时间:20-07-01

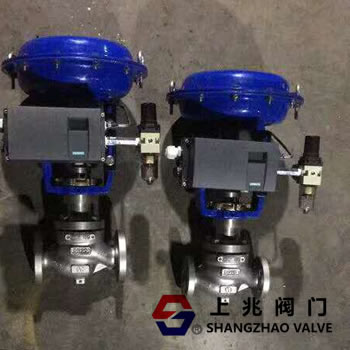

调节阀作为过程控制系统中的终端部件,是最常用的一种执行器。在调节阀内流动的液体出现闪蒸和气蚀两种现象。它们的发生不但影响口径的选择和计算,而且将导致严重的噪声、振动、材质的破坏等。在这种情况下调节阀的使用寿命缩短,工作可靠性下降,进而引起工艺系统和装置生产率的大幅下降。因此在应用调节阀时必须引起重视,做到正确选择,合理使用。


正常情况下,作为液体状态的介质,流入、流经、流出调节阀时均保持流液态。
闪蒸作为液体状态的介质,流入调节阀时是液态,在流经调节阀中的缩流处时流体的压力低于气化压力Pvapor,液态介质变成气态介质,并且它的压力不会再回复到气化压力之上,流出调节阀时介质一直保持气态。。
闪蒸就象一种喷沙现象,它作用在阀体和管线的下游部分,紧急切断阀给调节阀和管道的内表面造成严重的冲蚀,同时也降低了调节阀的流通能力。
气蚀作为液体状态的介质,流入调节阀时是液态,在流经调节阀中的缩流处时流体的压力低于气化的压力,液态介质变成气态介质,随后它的压力又恢复到气化压力Pvapor之上,最后在流出调节阀前介质又变成液态。
可以根据一些现象来初步判断气蚀的存在。当气蚀开始时它会发出一种嘶嘶声,切断阀当气蚀发展完全稳定时,调节阀中会发出嘎嘎的声音,就象有碎石在流过调节阀时发出的声响。气蚀对调节阀内件的损害也是很大的,同时它也降低了调节阀的流通效能,就象闪蒸一样。
因此,我们必须采取有效的措施来防止或者最大限度地减少闪蒸或气蚀的发生。
尽量将调节阀安装在系统的最低位置处,这样可以相对提高调节阀入口P1和出口P2的压力。
在调节阀的上游或下游要装一个截止阀或者节流孔板来改变调节阀原有的安装压降特性,这种方法一般对于小流量情况比较有效,如图3所示。
选用专门的反气蚀内件也可以有效地防止闪蒸或气蚀,它可以改变流体在调节阀内的流速变化,从而增加了内部压力。
尽量选用材质硬性好的调节阀,因为在发生气蚀时,这样的调节阀有一定的抗冲蚀性和耐磨性,可以在一定的条件下让气蚀存在,并且不会损坏调节阀的内件。相反,对于软性材质的调节阀,由于它的抗冲蚀性和耐磨性较差,当发生气蚀时,调节阀的内部构件很快就会被磨损,因而无法在有气蚀的情况下正常工作。
总之,目前还没有什么工程材料能够适应严重条件下的气蚀情况,只能针对客观情况来综合分析,选择一种相对比较合理的解决方法。
