常用阀门在管道中的安装方式   发布时间:20-05-23

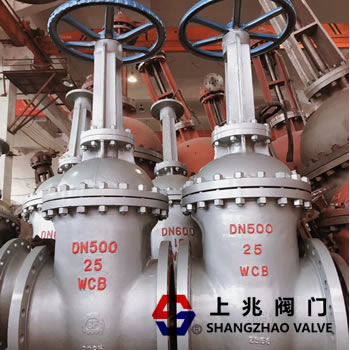

 一、闸阀
又称闸板阀,是利用闸板来控制启闭的阀门,通过改变横断面来调节管路流量和启闭管路。闸阀多用于对流体介质做全启或全闭操作的管路。
闸阀安装一般无方向性要求,但不能倒装。

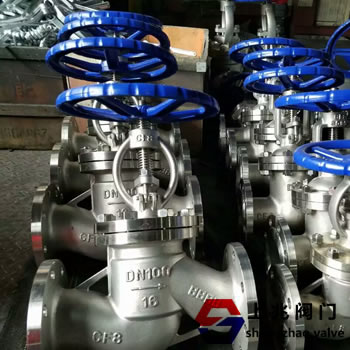

二、截止阀
是利用阀瓣来控制启闭的阀门。通过改变阀瓣与阀座的间隙,即改变通道截面的大小来调节介质流量或截断介质通路。安装截止阀必须注意流体的流向。
安装截止阀必须遵守的原则是,管道中的流体由下而上通过阀孔,俗称“低进高出”,不许装反 。

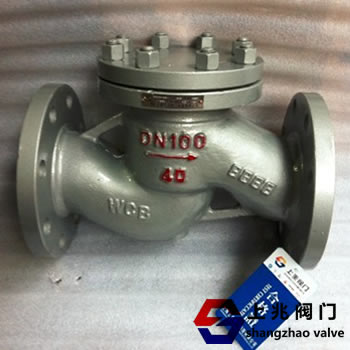

三、止回阀
止回阀又称逆止阀、单向阀,是一种在阀门前后压力差作用下自动启闭的阀门,其作用是使介质只做一个方向的流动,而阻止介质逆向往回流动。止回阀按其结构不同,有升降式、旋启式和蝶形对夹式。升降式止回阀又有卧式与立式之分。
安装止回阀时,也应注意介质的流向,不能装反。

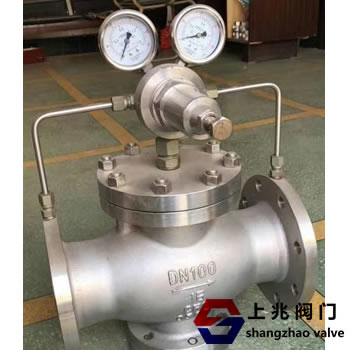

四、减压阀
1.垂直安装的减压阀组,一般沿墙设置在距地面适宜的高度;水平安装的减压阀组,一般安装在较久性操作平台上。
 2.应用型钢分别在两个控制阀(常用于截止阀)的外侧载入墙内,构成托架,旁通管也卡在托架上,找平找正。
3.减压阀应直立地安装在水平管道上,不得倾斜,阀体上的箭头应指向介质流动方向,不得装反。
4.两侧应装设截止阀和高、低压压力表,以便观察阀前后的压力变化。减压阀后的管道直径应比阀前进口管径大2#-3#,并装上旁通管以便检修。
5.薄膜式减压阀的均压管,应连接在低压管道上。低压管道,应设置安全阀,以保证系统的安全运行。
 6.用于蒸汽减压时,要设置泄水管。对净化程度要求较高的管道系统,在减压阀前设置过滤器。
7.减压阀组安装结束后,应按设计要求对减压阀、安全阀进行试压、冲洗和调整,并做出调整后的标志。
 8.对减压阀进行冲洗时,关闭减压器进口阀,打开冲洗阀进行冲洗。

五、疏水阀
1.前后都要设置切断阀(截止阀),疏水阀与前截断阀间应设置过滤器,以防止凝结水中的污垢堵塞疏水阀。
2.疏水阀与后截断阀间应设检查管,用于检查疏水阀工作是否正常,如打开检查管大量冒汽,则说明疏水阀坏了,需要检修。
3.设置旁通管是为了在启动时排放大量凝结水,减小疏水阀的排水量负荷。
4.当疏水阀用于用热设备的凝结水排除时,应安装在用热设备的下部,使凝水管垂直返下接入疏水器,以防用热设备存水。
5.安装位置应尽量靠近排水点,若距离太远时,疏水阀前面的细长管道内会积存空气或蒸汽。
6.在蒸汽干管水平管线过长时应考虑疏水问题。

六、安全阀
1.安装前必须对产品进行认真地检查,验明是否有合格证及产品说明书,以明确出厂时的定压情况。
2.安全阀应尽可能布置在平台附近,以便检查和维修。
3.安全阀应垂直安装,应使介质从下向上流出,并要检查阀杆的垂直度。
4.一般情况下,安全阀的前后不能设置截断阀,以保证安全可靠。
5.安全阀泄压:当介质为液体时,一般都排入管道或密闭系统;当介质为气体时,一般排至室外大气。
6.油气介质一般可排人大气,安全阀放空管出口应高出周围较高构筑物3m,但以下情况应排人密闭系统,以保证安全。
7.人口管道直径,较小应等于阀门的入口管径;排放管直径不得小于阀门的出口直径,排放管应引至室外,并用弯管安装,使管出口朝向安全地带。
 8.安全阀安装时,当安全阀和设备及管道的连接为开孔焊接时,其开孔直径应与安全阀的公称直径相同。
