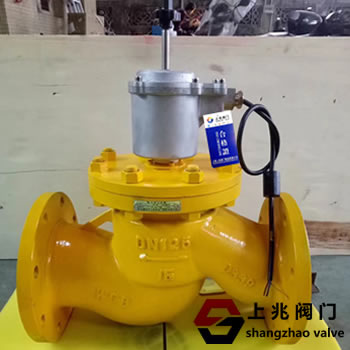

ZCRP-16C-100燃气紧急切断阀(防爆电磁阀)   发布时间:20-04-18

1.ZCRP-16C-100燃气紧急切断阀(防爆电磁阀)--概述:
 ZCRP系列气体紧急切断阀是一种用于天然气管道工程的新型安全支撑装置,主要用于以下领域场合:
1。连接可燃气体泄漏监测仪。
当仪器检测到可燃气体泄漏时,它将自动快速关闭主供气阀以切断供气,并及时防止发生恶性事故。
2。与热力设备的极限温度或压力安全控制器连接。当设备中检测点的温度或压力超过设置的极限值时,供气阀将自动快速关闭以停止燃料供应。
3。与高层建筑的中央火灾报警系统连接。建筑物发生火灾时,建筑物的供气会自动切断,以防止发生气体爆炸。
4。将BZCK燃气紧急切断阀设置在城市或工厂的天然气供应管道网络中,该燃气阀门可在中央控制室中进行集中控制,进行远程控制,并在事故现场紧急关闭管道天然气供应。适用于煤气,天然气和液化石油气等可燃气体,并广泛用于燃气供应网络系统,燃气热能工厂车间,燃气锅炉房和住宅设施。
5。可靠的技术性能;极低的负载损耗;极高的安全性能;优良的节能性能;快速切断性能是该系列产品的五个主要特点。
 ZCRP-16C-100燃气紧急切断阀(防爆电磁阀)-特点:
1。阀门在日常工作中通常处于打开状态,电磁阀线圈处于关闭状态,并且不消耗电力
2。发生事故时,阀线圈会立即通电,从而触发阀快速关闭并进入自锁状态。此时,即使已删除
3。工作人员完成事故处理并手动重新打开阀门后,气源将恢复。
4。该阀采用先导阀瓣,易于打开,即使压力达到6bar,也很容易打开,口径大于DN125,并且杠杆手柄使阀的切换轻松快捷。
5。注意:也可以根据客户要求提供常闭紧急切断阀当阀门被切断并消除了管道泄漏故障时,当员工需要时要进行手动复位,请用力向上拉手动复位杆并听到喀哒声,表明阀门已完全打开。 此时,即使您松开手,也不会被切断。 除非阀线圈再次通电。  注意:电磁线圈断电时必须进行手动复位。


三。ZCRP-16C-100燃气紧急切断阀(防爆电磁阀)--技术参数:
阀门规格:DN15-DN350螺纹连接G1 / 2.G3 / 4.G1。法兰连接DN25〜350
电气防护等级:CEIIP65 / IP67
工作压力:0.5bar-6bar
防爆等级:EexmⅡT4 / EexmⅡT5
关闭时间:少于1秒
密封材料:NBR橡胶
工作环境温度:-15℃+ 60℃
主体材料:黄铜,不锈钢,碳钢
工作电压和电源:AC 220V,50Hz / 14V; DC 12V / 8.5W,DC24V / 8.5W
工作系数:不间断输出或脉冲类型
电气连接:插件无法区分正负\\
线圈功率:≤DN100,20℃AC 220V,50Hz / 24VA DC 24V,/ 24W线圈型号: MF-12≥DN100,20℃AC 220V,50Hz / 90VA DC 24V,/ 85W线圈型号:ZCLF-12
阀门关闭时间:少于1秒
质量认证:ISO9001
适用介质:天然气,天然气,液化气,天然气
四、ZCRP-16C-100燃气紧急切断阀(防爆电磁阀)--安装尺寸表:

规格(DN)
L
≈H
D
D1
D2
Z-¤d
备注
1/2"(DN15)
68
120




丝扣
3/4"(DN20)
72
128




1"(DN25)
100
160




25
160
180
115
85
65
4-¤14
法兰连接
32
180
200
135
100
78
4-¤18
40
200
200
145
110
85
4-¤18
50
230
220
160
125
100
4-¤18
65
290
255
180
145
120
4-¤18
80
310
320
195
160
135
8-¤18
100
350
380
215
180
155
8-¤18
125
400
405
245
210
185
8-¤23
150
480
458
280
240
210
8-¤23
200
600
530
335
295
265
8-¤23
250
650
600
390
350
320
12-¤23
300
750
650
440
400
368
12-¤23
350
850
750
500
460
428
12-¤23
