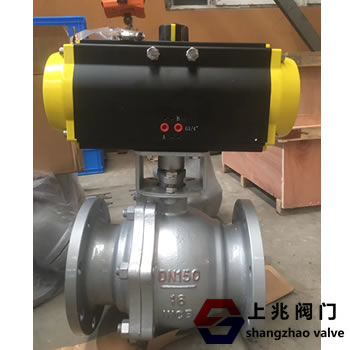

Q641F气动不锈钢法兰球阀   发布时间:20-03-25

首先,Q641F气动不锈钢法兰球阀概述
Q641F气动不锈钢法兰球阀是一种旋转角度为90°的旋转阀。它具有优良的密封性能,大流量系数,小流阻系数,结构简单,使用寿命长,易于维护。
产品广泛用于化工,石油,纺织,电力,食品和制药,制冷和造纸工业系统控制。
Q641F气动不锈钢法兰球阀采用新型GT系列气动执行器,具有双作用和单作用弹簧复位,齿条和小齿轮传动,安全可靠;大口径阀门采用AW系列气动执行器拉叉传动,结构合理,输出扭矩大有双作用和单作用。



 1。齿轮型双活塞,输出扭矩大,体积小。
 2。圆柱体由铝和金制成,重量轻且外观漂亮。
 3。可以在顶部和底部安装手动操作机制。
 4。机架式连接可以调节打开角度和额定流量。
 5。可为执行器提供电信号反馈指令和各种附件,以实现自动操作。
 6。 IS05211标准连接为产品安装和更换提供了方便。
 7。紧急切断阀两端的可调关节螺钉可使标准产品在0°至90°之间具有±4°的可调范围。
确保与阀门的同步精度。
第三种Q641F气动不锈钢球阀-附件选项
可以根据不同的控件和要求选择以下附件:
切断附件:单电控电磁阀,双电控电磁阀,限位开关反馈装置。
可调配件:电气定位器,气动定位器,电气转换器。
气源处理配件:空气滤清器减压阀,气源处理三元组。

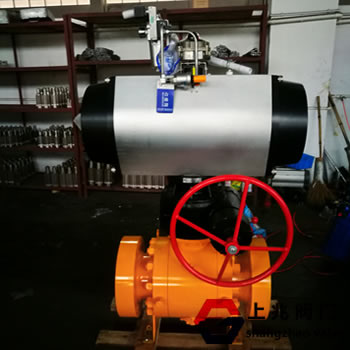

手动机构:HVSD手动操作机构
Q641F气动不锈钢球阀-执行标准
1。设计和制造:GB12237-89,API608,API 6D,JPI 7S-48,BS5351,DIN3357。
 2。法兰尺寸:JB / T74〜90JB74〜90,GB9112〜9131,HGJ44〜76,SH3406,ANSI B16.5,JIS B2212〜2214,NF E29-211,DIN2543。
3。结构长度:GB12221-89,ANSI B16.10,JIS B2002,NF E29-305,DIN3202。
4。检验主要测试:JB / T 9092,API 598。
