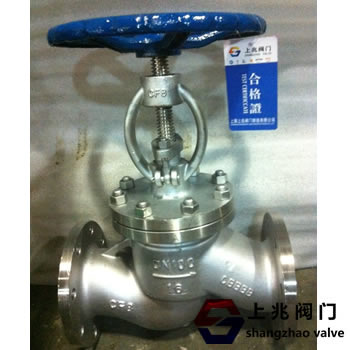

J41W耐腐蚀不锈钢截止阀   发布时间:19-06-29

J41W耐腐蚀不锈钢截止阀主要用于石油、天然气、化工、电力、冶金、国防科技、矿山、船舶、食品、医药、供水、暖通、城建等重要领域。阀门对其所在的管路中的介质起着切断和节流的重要作用,截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质沿密封面之间的缝隙泄漏。
截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。截止阀启闭过程中 启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,截止阀比前者简单,便于制造和维修。从使用寿命上来说,截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全 全闭过程中阀瓣行程小,其高度相对闹阀较小。截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大。J41W耐腐蚀不锈钢截止阀,截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用.


J41W耐腐蚀不锈钢截止阀--性能规范:

型号公称压力试验压力工作温度(℃)适用介质
强度(水)(Mpa)密封(水)空气(Mpa)低压密封空气(Mpa)
J41W-16P(R)1.62.41.80.6≤200NITRICACID
J41W-25P(R)2.53.82.80.6≤200硝酸类
ACETICACID
醋酸类
NITRIVACID
硝酸类
J41W-40P(R)4.06.04.40.6≤200ACETICACID
J41W-64P(R)6.49.67.00.6≤200醋酸类



J41W耐腐蚀不锈钢截止阀--材质对照表:

零件名称ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12Mo2Ti系列ZG00Cr17Ni14Mo2系列WCB系列
阀体/阀盖ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
阀瓣ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo21Cr13
阀杆ZG1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
填料PTFE编织PTFE编织PTFE编织PTFE编织石墨
垫片304+PTFE304L+PTFE316+PTFE316L+PTFE石墨+304

压盖ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
填料压环1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45
