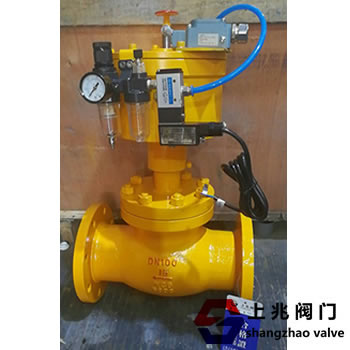

QDQ421F-16C气动切断阀   发布时间:19-05-07

一、QDQ421F-16C气动切断阀概述:
      QDQ421F氨用气动紧急切断阀是一种安全保护阀,安装在液化石油气(燃气),液相与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制,关闭迅速,开启灵活。是替代进口的理想选择。气动紧急切断阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。①燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭。②手动控制电磁阀(按下红色卡子)排气,阀门自动关闭。



二、QDQ421F气动切断阀结构特点:
      QDQ421F氨用气动紧急切断阀(气动紧急切断阀)由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。

三、QDQ421F气动切断阀性能规范:
压力等级
2.5/4.0Mpa
气缸工作压力
≤2.0Mpa
使用温度
-40~+80℃
气缸使用介质
氮气`无水空气
使用介质
天然气,液化气
熔闭时间
±70℃
关闭时间
≤5秒
气缸开启压力
≥0.5-0.7Mpa

四、QDQ421F气动切断阀零部件材料:
零件名称
材料
阀体阀盖
碳素钢
气缸, 活塞
球墨铸铁
密封圈, O型川
聚四氟乙烯,丁晴橡胶
弹簧
50CrVA(弹簧钢)

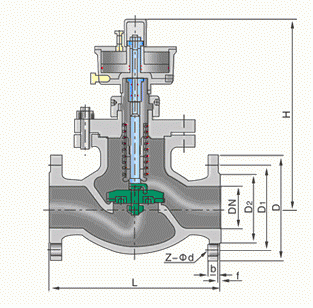

五、外形结构图:


连接尺寸:

DN
L
D
D1
D2
b
F
Z-Ф
25
160
115
85
65
16
2
4-Ф14
32
180
135
100
78
18
2
4-Ф18
40
200
145
110
85
18
2
4-Ф18
50
230
160
125
100
20
3
4-Ф18
65
290
180
145
120
22
3
8Ф18
80
310
195
160
135
22
3
8-Ф18
100
350
230
190
160
24
3
8-Ф23
125
400
270
220
188
28
3
8-Ф25
150
480
300
250
218
30
3
8-Ф25
200
600
360
310
278
34
3
12-Ф25
250
730
425
370
332
36
3
12-Ф30
300
850
485
430
390
40
3
16-Ф30
