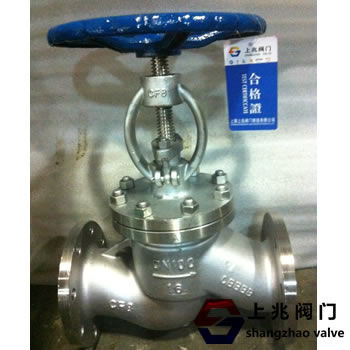

J41F-16C/J41F-16R钢制截止阀   发布时间：19-03-26



J41F-16C/J41F-16R钢制截止阀--产品说明

J41F 型 PN16 钢制截止阀：手动、法兰连接、直通式、阀座密封面材料为氟塑料、公称压力 PN16，阀体材料为碳素钢（J41F-16C）、 0Cr17Ni12Mo2 系不锈钢（J41F-16R/J41F-16R3）的截止阀。

J41F-16C/J41F-16R钢制截止阀--产品性能参数

J41F型 PN16 钢制截止阀主要性能参数：不锈钢截止阀

型号公称压力试验压力工作温度(℃)适用介质
强度(水)(Mpa)密封(水)空气(Mpa)低压密封空气(Mpa)
J41F-16P(R)1.62.41.80.6≤200NITRICACID
J41F-25P(R)2.53.82.80.6≤200硝酸类
ACETICACID
醋酸类
NITRIVACID
硝酸类
J41F-40P(R)4.06.04.40.6≤200ACETICACID
J41F-64P(R)6.49.67.00.6≤200醋酸类



零件名称ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12Mo2Ti系列ZG00Cr17Ni14Mo2系列WCB系列
阀体/阀盖ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
阀瓣ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo21Cr13
阀杆ZG1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
填料PTFE编织PTFE编织PTFE编织PTFE编织石墨
垫片304+PTFE304L+PTFE316+PTFE316L+PTFE石墨+304

压盖ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
填料压环1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45



J41F-16C/J41F-16R 钢制截止阀--执行标准

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927
