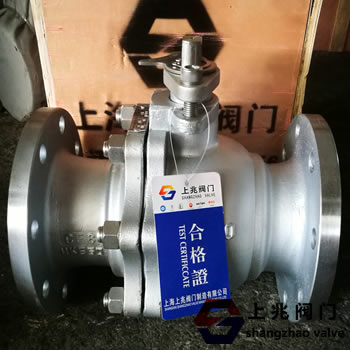

Q41F不锈钢球阀   发布时间:18-12-22


【产品用途】
 Q41F不锈钢球阀PN16~PN64法兰球阀适用于150~1500类,PN16~PN64,JIS10K~JIS20K的各种管道。它用于切断或连接管道中的介质。不同的材料可用于水,
蒸汽,油,液化气,天然气,煤气,硝酸,醋酸,氧化介质,尿素和其他介质。
Q41F不锈钢球阀产品特点】
 1。在各种阀门中,球阀的流动阻力最小。当全直径球阀打开时,球通道,阀体通道和连接管的直径相等,形成一个直径,介质几乎不会流失。
 2。当球阀旋转90°时,它可以完全打开,快速打开和关闭。 与相同规格的闸阀和截止阀相比,球阀体积小,重量轻,便于管道安装。

Q41F不锈钢球阀--主要性能规范:

设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092



Q41F不锈钢球阀--压力试验:

公称压力1.62.54.0
强度试验2.43.86.0
水密封试验1.82.84.4
气密封试验0.4-0.7



Q41F不锈钢球阀--主要零件材料:

阀体 ZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球体 阀杆 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
阀 座聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座聚四氟乙烯PTFE 不锈钢/柔性石墨
填料聚四氟乙烯PTFE 增强柔性石墨
填料压盖 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
温度-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃~300℃(对位聚笨 PPL)
介质水 蒸汽 油品硝酸类强氧化介质醋酸类尿素类
