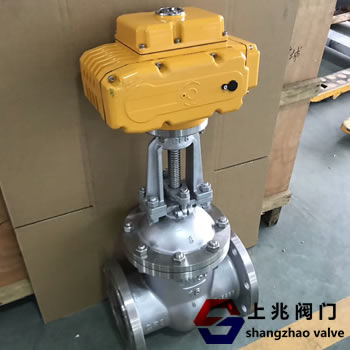

Z941W电动不锈钢闸阀厂家设计标准   发布时间:18-11-04


阀杆,填料压盖,填料压盖,球体,手轮,齿轮,驱动装置和阀座或密封件等部件应适合工作条件。使用非金属阀座或密封件时,制造商应选择适合阀门温度,压力和介质的材料。
5.设计
I.1
Z941W不锈钢闸阀的设计使得在静压试验条件,装配应力,闭合应力和管道应力下或当额定压力施加在截止阀上时不会发生有害变形。
5.2结束连接和结束处理
5.2.1端部法兰的尺寸应符合2.1.1~2.1.5或MSS SP-44中列出的相关标准。
焊接结束
150~900磅,尺寸小于或等于NPS 6碳钢阀门除非另有规定,对接焊缝端部应符合ANSI / ASME B16.34,孔径为150~300 lbs的阀门端部应与No匹配40管; 400~900磅的级别应与80号管匹配。
Z941W不锈钢闸阀
5.2.2.2
150磅和300磅不锈钢阀门,规格小于或等于NPS 2除非另有规定,阀门对接焊端的直径应与10 S管道相匹配。
5.2.2.3
对于适用于本标准其他对接焊接的阀门,买方应规定阀门端部的孔径。除非买方另有规定,否则制造商可以确定焊接端的加工。
5.3.1法兰球阀(面对面)结构的长度应符合ANSI / ASME B16.10(注:全顶或顶装球阀可能不符合以下所示的短长度范围) ANSI / ASME B16.10)要求这些球阀的(面)结构的长度可以在制造商和买方之间达成一致)。
5.3.2对接焊球阀(端部)结构的长度应符合ANSI / ASME B16.10的规定,或者是制造商和购买者之间商定的额外结构长度。
5.4其他连接
当提供附加连接时,它们应符合ANSI / ASME B16.34的要求。附加连接的数量和位置应由制造商确定或由制造商和购买者协商确定。
阀门应作为手柄或驱动器运行,其尺寸足以满足工作压力下部操作员可以施加适当的力来操作阀门。
5.6开口指示杆,阀杆伸出,衬套和驱动装置应能准确指示开度。
6.1球阀应按照MSS SP-25进行标记。
测试
7.1壳测试
7.1.1球阀应在额定工作压力1.5倍的常温下进行静压壳试验。
7.1.2球阀在静压壳体试验中,球应该部分打开,除非提供额外的方法以确保外壳承受相同的压力。
7.1.3外壳试验的持续时间不得小于以下内容:
不锈钢旋启式止回阀测试的持续时间是所有准备好的阀门在测试压力下的检查时间。
