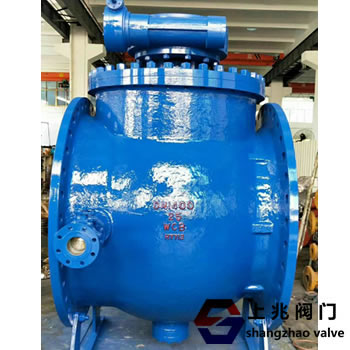

双偏心半球阀的性能、结构特点及应用范围   发布时间:18-07-22



球阀是从旋塞阀演变而来的。它具有相同的90°旋转和通常与密封座接触的相同旋转部件。柱塞是球形​​的并且具有圆形通孔或穿过其轴线的通道。球形表面与通道开口的比率应使得当球旋转90°时,球形表面应存在于入口和出口以拦截流动。也可以当做紧急切断阀来使用。
球阀只需要旋转90°和小扭矩即可关闭。完全平行的阀体腔为介质提供了小而直通的流动路径。即使有收缩腔,介质在通过阀门时产生的压降仍然很小。因此,从经济角度来看,今天的大多数球阀都采用了收缩。但是,用“管道清洁器”清洁的管道所需的阀门是最常见的例外。
球阀通常被认为是最适合打开和关闭的,但是最近的发展已经设计了球阀来控制流量和控制流量。
1概述
随着工业的不断发展,对球阀,特别是高温高压的需求正在增加。球阀需要具有更高的耐磨性,耐腐蚀性,耐高温性和耐腐蚀性。传统的全通径球阀采用堆焊,喷涂等技术进行表面硬化处理,其使用寿命,成本和性能仍不能满足使用要求,如工业硅,煤化工,高炉煤气,恶劣条件等。加油站。双偏心半球阀是利用不同配置的球阀,V型阀和履带球阀的优点而开发的新产品。球阀采用双偏心密封结构,磨损小,扭矩小,密封性能好,使用寿命长。阀座和半球采用特殊的硬化工艺处理,特别适应严苛工况下的耐磨性,耐腐蚀性,耐腐蚀性和耐高温性要求。
2结构特征
2.1,半球
双偏心半球阀的半球采用双偏心设计,密封效果可靠,力矩分离,扭矩小,使用寿命长。它可用于输送颗粒介质的苛刻条件。结构原理是半球的中线和阀杆的中线偏移,阀座的中心线偏移。当球完全打开时,球和阀座完全脱开,并且存在一定的间隙,并且回转半径被分成长的。半径和短半径,长半径旋转轨道的切线将与阀座密封表面形成角度θ。当阀门打开和关闭时,半球具有逐渐分离并逐渐压靠在阀座表面上的功能,从而减少了打开和关闭过程中阀座与半球之间的机械磨损和磨损,从而延长了使用寿命。
2.2,阀座
(1)阀座采用浮动式设计,降低加工难度,确保阀座中心线与半球形球面中心点重合,提高密封性能。阀座和阀体之间存在间隙。半球定位可在装配过程中自动找到中心线,确保阀座密封面与半球形球面完全接触,解决了加工精度误差引起的泄漏,提高了球阀的性能和寿命。 。
(2)阀座与阀体之间的密封采用硬密封结构,适用于高温高压工况。阀座和阀体的密封面的尺寸小,密封面的精度高。组装时,固定环安装有电动扳手,不仅可以与固定环和阀体啮合,还可以防止松动,并且座椅可以摩擦旋转。根据机械振动啮合原理,阀座和阀体可靠地密封。
(3)阀座和阀体以及阀座和半球由两点硬密封,因此阀门可适用于高温高压工况。
2.3,其他零部分
阀门采用模块化设计,结构简单,可靠性好,通用性强。 阀杆具有防喷雾结构。 驱动方式多样化,阀杆,支架和执行器的连接尺寸符合ISO5211标准,可直接与各种规格执行器组合使用。 常用的驱动方法包括手动,气动,液压,气液联动和电动等,从而提高了双偏心半球阀的性能。
3使用范围
双偏心半球阀适用于所有类型的一般工业要求,如水,污水,废水,蒸汽,气体,纸浆和其他介质。如果密封副由Cr-Mn-Si硬质合金制成,具有耐火,防爆和防静电功能,适用于中高温介质要求,如煤气,焦炉煤气,水煤气和天然气加油站。如果密封副(半球,阀座)和阀体流道采用碳化钨专用工艺处理,具有效率高,节能,耐磨性好,密封性能可靠,操作轻便,开合快捷的优点,使用寿命长等。适用于工业硅工业管道的阀门。由于半球与阀座的瞬间分离和瞬时压缩特性,适用于介质中颗粒的恶劣工作条件,可广泛应用于冶金,选矿,电力等生产过程中。 ,高炉煤粉喷射,粉碎系统和除尘系统。流程中的各种管道控制。在瞬间分离和瞬间压缩期间,半球和阀座具有挤压作用以去除密封表面上的水垢和粘附,这确保密封紧密且可靠。对于溶液浆料,结晶结晶和浆料灰等工艺中的两相混合流体介质的阀门,它是理想的选择。
4。结论
目前,双偏心半球阀有各种规格。它已应用于不同行业的各种项目,取得了良好的效果,并逐步扩大其使用范围。
