H42H 型升降式止回阀的改进   发布时间:18-06-22


1建议的问题
钱清一号电厂于1999年初开始安装,并于同年7月投入试运行。在试运行期间,经常发现处于待机状态的AC油泵和工业泵被颠倒。这对单位的安全运行构成了很大的威胁。紧急切断阀

从现象的角度来看,可以肯定的是泵从出口反转到泵。因此,可以确定泵出口止回阀未被紧密关闭。然后,工作人员用镗头撞击出口止回阀,以消除交流油泵并使工业水泵倒转。但是这并不能解决根本问题。

H42-H升降式止回阀用于本项目的AC油泵和工业水泵的出口。所有这些都是新安装的。按照惯例,新的阀门泄漏应由阀门制造商更换或更换为另一个阀门:更换原始阀门并不一定保证不泄漏。切换到其他型号,因为阀门的长度不一样,油管做出相应的更改。这是非常困难的(因为油管循环已经过去)。

衡量收益和损失的最佳方法是拆卸H42-H升降式止回阀,确定泄漏原因并提出改进建议。

2泄漏分析
首先拆下工业水泵出口止回阀,发现两个主要缺陷。

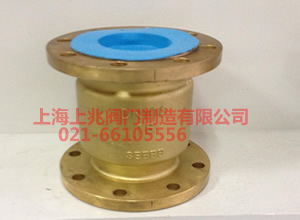

  1改进前的阀门

(1)铜套上的图纸尺寸为26mm,但实际尺寸为14mm。由于铜套的厚度很小,铜套和阀座上的阀塞的垂直度不能保持。

(2)铜套与阀塞(上部)(一侧)之间的间隙太大,s = 1 mm。

由于上述两个主要缺陷,在泵停止之后,阀套在铜套中的位置移动(不垂直),并且母管处的流体从阀座泄漏到泵中,导致水和油泵倒转。

3种改进方法
针对上述缺陷,我们对H42-H升降式止回阀进行了改进。

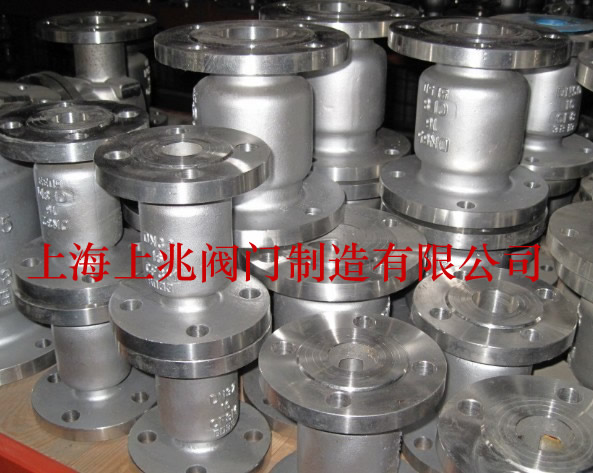

改进的阀门
图2改进的阀门

尝试移除原来的铜套并重新处理一个铜套。铜套的厚度为50mm,卷轴(上部)的间隙(一侧)为0.5mm。经过这种处理后,阀芯与阀座之间的垂直度可以保持,同时阀芯(上部)不会在铜套内移动。

4结果
H42H升降式止回阀改进后,重新安装,没有水泵倒转。其他两个工业泵和油泵出口止回阀也一样。1改进前的阀门
(1)铜套上的图纸尺寸为26mm,但实际尺寸为14mm。由于铜套的厚度很小,铜套和阀座上的阀塞的垂直度不能保持。
(2)铜套与阀塞(上部)(一侧)之间的间隙太大,s = 1 mm。

由于上述两个主要缺陷,在泵停止之后,阀套在铜套中的位置移动(不垂直),并且母管处的流体从阀座泄漏到泵中,导致水和油泵倒转。

3种改进方法
针对上述缺陷,我们对H42H升降式止回阀进行了改进。

改进的阀门
图2改进的阀门

尝试移除原来的铜套并重新处理一个铜套。铜套的厚度为50mm,卷轴(上部)的间隙(一侧)为0.5mm。经过这种处理后,阀芯与阀座之间的垂直度可以保持,同时阀芯(上部)不会在铜套内移动。

4结果
H42-H升降式止回阀改进后,重新安装,没有水泵倒转。另外两台工业用泵和油泵出口止回阀均采用同样的方式处理,并取得了令人满意的结果。
