机械式车用紧急切断阀||QGJ43F车用紧急切断阀   发布时间:17-06-30

机械式车用紧急切断阀||QGJ43F车用紧急切断阀

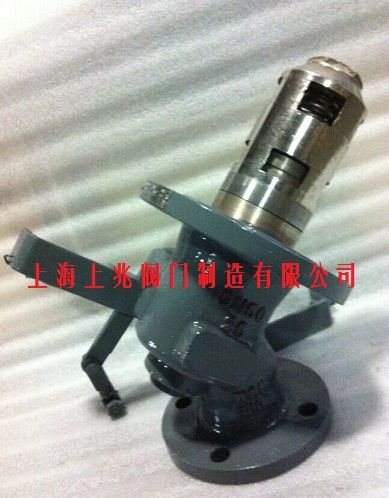

机械式车用紧急切断阀


一、机械式车用紧急切断阀--用途:



QGJ43F-25机械式车用紧急切断阀装置在液化气罐车、火车罐车、球罐、贮罐等运输及贮存设备中的重要设施,在阀门的油压管路或手拉装置上装有低熔点物质阀的塞子,在液化气体装卸时,如出现意外事故,紧急切断装置能够保护设备安全、操作人员安全和周围环境安全,防止重大事故的发生。


二、机械式车用紧急切断阀--性能规范:



规格
(DN)
公称压力
(Mpa)
密封试验
压力(Mpa)
工作温度
(℃)
适用介质
控制油缸部分
阀瓣开启
高度(mm)
使用
介质
阀瓣开启压力(Mpa)
25
2.5
2.75
-40℃~
+50℃
液化石油或液氨等
12
2#锭子油
或13#机械油
2.0-4.0Mpa
50
2.5
2.75
18




三、作用原理及结构说明:



1、阀门在无外压力操作情况下,阀瓣处于常闭状态,罐车、球罐、贮罐等系统使用时靠手摇油泵压力或手动装置将阀门打开,在油路压力或者手动装置使用下使阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压泄掉或者放开手动装置,阀门即自动关闭,或因管路上的低熔点塞子在温度升高自行熔化来实现。

 2、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》尺寸标准。

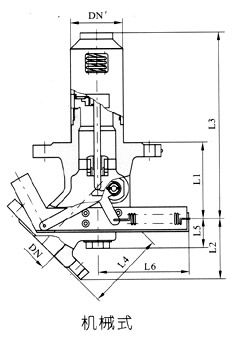

四、主要外形尺寸和连接尺寸(参照构图):




DN
尺         寸
D
D1
D2
D3
D'
D1
D2
D3
b
f
z-Фd
b'
f'
z'-Фd'
H
25
160
125
102
88
115
85
68
58
22
3
4-18
16
2
4-14
250
50
195
160
135
121
160
125
102
88
26
3
8-18
24
3
4-18
338




五、机械式车用紧急切断阀--主要零件材料:



零件名称
材料
阀 体
WCB/1Cr18Ni9Ti
阀体密封圈
F4
阀 瓣
2Cr13/1Cr18Ni9Ti
油 缸
45#/1Cr18Ni9Ti
弹 簧
1Cr18Ni9Ti /60Si12mn
活 塞
2Cr13/1Cr18Ni9Ti



六、保管、安装及使用的注意事项:



1、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;

2、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;

3、安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;

4、阀门每天放12-14小时后,在系统不工作时应及时将阀瓣关闭,避免弹簧长期压缩,降低阀门长期使用的可靠性。
