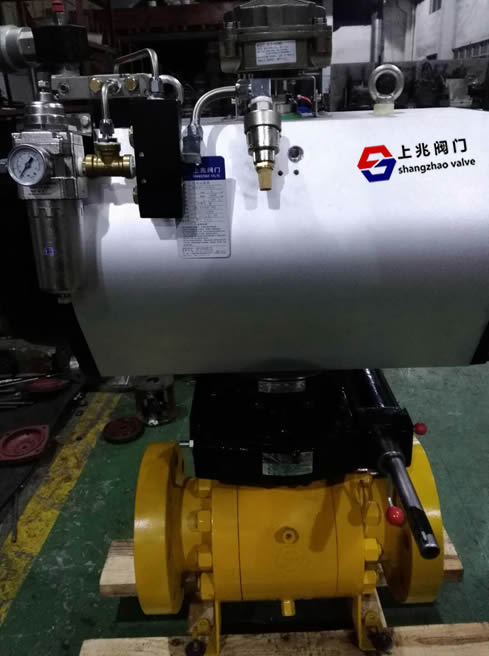

SZQ647PEEK气动关断阀   发布时间:18-01-05

上海上兆阀门制造有限公司研发生产的SZQ647PEEK气动关断阀主要用于天然气管道上的介质在非正常关闭的情况下采取紧急关断。SZQ647PEEK气动关断阀采用单作用活塞式气动执行器,气开时间为6″,紧急关闭时间为3″有效的紧急关闭阀门。


气动关断阀附件采用国内知名品牌材质全部采用SS316,在恶劣的环境下也不会产生附件的实效,气动关断阀为了保障在无气源或出现机械故障时可采用手动关闭或打开。

SZQ647PEEK气动关断阀,球芯采用O型通孔,固定球式阀门阀座采用弹性补偿阀前密封,双保护盖式填料函装置,保护阀杆在压力下不致脱出,阀内腔能自动泄压,防止阀腔内产生非正常高压,可设置防静电防火结构,阀门的流量系数大,流阻小,角行程启闭迅速。


型        式直通铸造球型阀或锻钢
公称通径15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公称压力PN1.6、2.5、4.0、6.4MPa
法兰标准JB/T79.1-94、79.2-94等
材        料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖与阀体成一整体-45~+400℃
压盖型式螺栓压紧式
填       料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

SZQ647PEEK气动关断阀--阀作用型式:

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)
