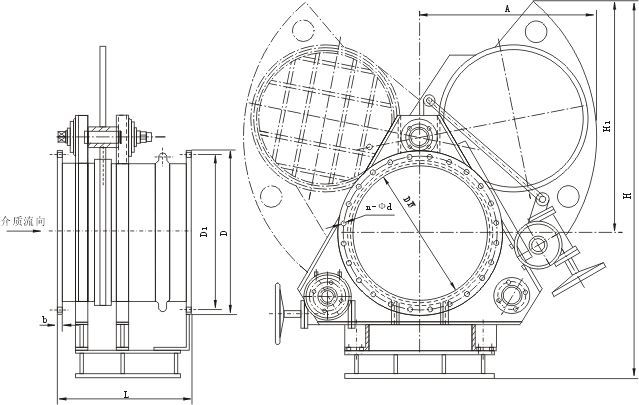

电动推杆式盲板阀F9T43X-2.5-1200主要用于煤气管道的介质切换保证零泄漏，电动推杆盲板阀带有防爆行程开关机防爆型电机。电动推杆扇形盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。 电动推杆盲板阀主要外形尺寸： 单位：mm
DN | D | D1 | b | n-φd | L | 300 | 440 | 395 | 18 | 12-φ22 | 500 | 350 | 490 | 445 | 18 | 12-φ22 | 600 | 400 | 540 | 495 | 24 | 16-φ22 | 600 | 450 | 595 | 550 | 24 | 16-φ22 | 600 | 500 | 645 | 600 | 26 | 20-φ22 | 600 | 600 | 755 | 705 | 26 | 20-φ26 | 600 | 700 | 860 | 810 | 26 | 24-φ26 | 600 | 800 | 975 | 920 | 35 | 24-φ30 | 800 | 900 | 1075 | 1020 | 35 | 24-φ30 | 800 | 1000 | 1175 | 1120 | 35 | 28-φ30 | 800 | 1100 | 1275 | 1220 | 35 | 36-φ30 | 800 | 1200 | 1375 | 1320 | 35 | 32-φ30 | 800 | 1300 | 1475 | 1420 | 35 | 36-φ30 | 800 | 1400 | 1575 | 1520 | 35 | 36-φ30 | 800 | 1500 | 1675 | 1620 | 35 | 36-φ30 | 850 | 1600 | 1790 | 1730 | 35 | 40-φ30 | 850 | 1800 | 1990 | 1930 | 35 | 44-φ30 | 1100 | 2000 | 2190 | 2130 | 35 | 46-φ30 | 1100 |
|
