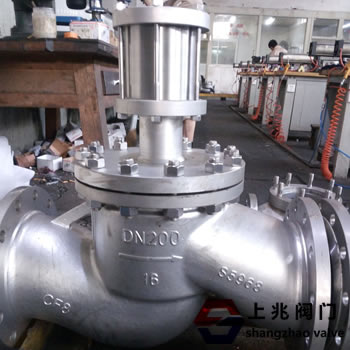

QDQ641H气动活塞式紧急切断阀   发布时间:22-05-10

QDQ641H气动活塞式紧急切断阀产品概述:

QDQ641H 气动活塞式紧急切断阀(以下简称气动紧急切断阀)是生产过程自动化系统中执行机构的一种,高压切断阀与防爆电磁阀,大功率减压阀等配套使用,可以对自动化系统中输送管道上流动介质进行自动切断或者安全放空,气动切断阀配有手动装置,在气源出现故障时能及使关闭阀门,防止事故扩大。由于具有结构简单,操作方便,使用可靠,快速关闭等特点,可以广泛地应用在石油,化工,冶金等工业生产部门。

QDQ641H气动活塞式紧急切断阀作用原理及结构说明:

 1、常闭式气动切断阀:采用双作用气压缸,当电磁阀断电气源换向,上气缸进气,气源推动活塞推杆下移,阀门关闭。反之当电磁阀通电换向,下气缸进气,气源推动活塞推杆上移,阀门处于开启状态。本阀装配了行程开关,可以远程显示阀门开启或者关闭,显示状态为指示灯。《断电通气阀门关闭,通电通气阀门开启》
2、常开式气动切断阀:采用双作用气压缸,当电磁阀断电气源换向,下气缸进气,气源推动活塞推杆上移,阀门开启。反之当电磁阀通电换向,上气缸进气,气源推动活塞推杆下移,阀门处于关闭状态。本阀装配了行程开关,可以远程显示阀门开启或者关闭,显示状态为指示灯。《断电通气阀门开启,通电通气阀门关闭》
3、气源要求经过过滤的压缩空气或者氮气。阀体内的流动介质应该是:无杂质无颗粒的液体或者气体。
4、手轮机构用在当气源发生故障时,实现阀门在紧急情况下关闭,防止事故扩大,保证系统和人员安全。
5、阀门工作介质的流动方向为:按阀门箭头方向。

QDQ641H气动活塞式紧急切断阀设计规范及技术要求:

1.阀门设计标准:JB/T7746-2006《紧凑型钢制阀门》
2、阀门法兰的连接按尺寸JB/T79.2-94《凹凸面整体铸钢法兰》或GB/T9113尺寸标准。
3、阀门的连接长度按GB/T12221标准
4、适用温度:-20~+150
5、适用介质:氟化氢《气体》,天然气,氨气等
6.气缸工作压力:0.3-0.6Mpa
7.电磁阀采用:二位五通电磁阀《防爆式》
