不锈钢低温截止阀工作原理及结构长度发布时间：17-11-23

一、不锈钢低温截止阀--概述

上兆阀门提供的DJ41W不锈钢低温截止阀适用于低温温度在负78．5℃—与超低温负196℃之间，压力PN为1．6～25．0MPa；产品广泛应用于液化气体如氧、氮、氢，LNG，特别是液化天然气的生产、运输和贮存装置，其独特的解决方案使产品应用更安全有效。

二、不锈钢低温截止阀--执行标准

设计与制造：JB/T7749-95

结构长度：GB/T12221-89

连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89

检验与试验：JB/T7749-95

三、不锈钢低温截止阀--零件材质：

型号		DJ41W/Y-16	DJ41W/Y-25
工作压力(MPa)		1.6	2.5
适用温度(℃)		LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
材料	阀体、闸板、阀盖、支架	LC3、LCB、LCC、1Cr18Ni9Ti
	填料	浸四氟乙烯石棉绳
	手轮	QT450-10
	阀杆螺母	ZCuA110Fe3
	阀杆	1Cr18Ni9Ti
	垫片	低温石棉

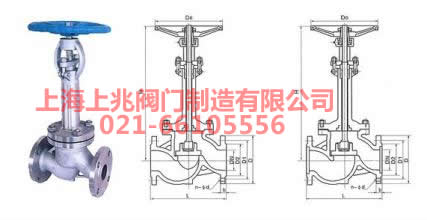

四、不锈钢低温截止阀--连接尺寸：

型号Type	温度Temperature(℃)		-46℃	-101℃	-46℃
	规格Size(mm)		尺寸Dimension(mm)
	inch	DN	颈部长度H
DJ41W/H/Y-150/300/600/900	1/2″	15	90	110	130
	3/4″	20	100	110	140
	1″	25	100	120	150
	11/4″	32	110	130	160
	11/2″	40	110	130	160
	2″	50	110	130	170
	21/2″	65	110	130	170
	3″	80	120	150	190
	4″	100	130	160	200
	5″	125	130	160	200
	6″	150	140	170	220
	8″	200	140	170	220
	10″	250	150	180	240
	12″	300	150	180	240
	14″	350	160	190	250
	16″	400	160	190	250
	18″	450	160	190	250
	20″	500	170	200	260
	24″	600	170	200	260
