ZMF系列 铸铁镶铜方闸门

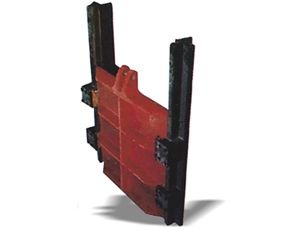

铸铁镶铜方闸门
所属系列:冶金阀门系列系列
检索关键字:铸铁镶铜方闸门,方闸门,水闸门
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

ZMF铸铁镶铜方闸门详细资料:

     一、 产品用途:

     铸铁镶铜方闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。

     二、产品结构特点和工作原理:

     1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

     2.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

     3.采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

     4.品种规格齐全,适应性广。

      5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

     三、主要技术性能参数:

     1.型号与规格:

     方闸门:明杆式 ZMF DN300~DN2500mm

     2.铸铁镶铜闸门主要性能指标:
     a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
     b)密封面每米长度渗水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m
     c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。
     d)工作环境:温度-20℃~120℃   湿度:95%    工作介质:水与污水PH值:5~10
     e)安装位置:正常状态下正向迎水、处于铅垂状态。
     f)最大工作水头:单向受压:正向:10m   反向:5m   双向受压:均为10m
     g)启闭速度:不小于0.2m/min,不大于1.5m/min。
     h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

    四、主要外形连接尺寸:                                   单位:mm

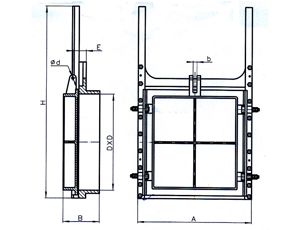

    铸铁镶铜方闸门铸铁镶铜方闸门结构图



型 号

通径 D

A

B

E

H

b

φd

ZMF -300

300×300

425

145

55

600

20

φ20

ZMF -400

400×400

550

150

60

885

20

φ20

ZMF-500

500×500

615

195

70

1000

30

φ25

ZMF -600

600×600

720

205

83

1200

30

φ25

ZMF -700

700×700

848

236

91

1400

30

φ25

ZMF -800

800×800

945

265

110

1600

30

φ30

ZMF -900

900×900

1100

290

145

1600

30

φ30

ZMF -1000

1000×1000

1200

325

155

1700

35

φ30

ZMF-1200

1200×1200

1400

360

170

2335

40

φ30

ZMF -1400

1400×1400

1630

420

200

2720

40

φ35

ZMF -1500

1500×1500

1750

450

215

2900

40

φ35

ZMF -1600

1600×1600

1870

480

230

3100

40

φ35

ZMF -1800

1800×1800

2025

520

250

3356

40

φ35

ZMF-2000

2000×2000

2220

570

270

3680

50

φ40

ZMF -2200

2200×2200

2440

626

300

4040

50

φ40

ZMF-2500

2500×2500

2740

700

340

4580

50

φ40
