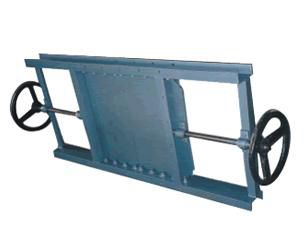

LMS系列 双向螺旋闸门

双向螺旋闸门
所属系列:冶金阀门系列系列
检索关键字:双向螺旋闸门,手动双向螺旋闸门,钢制双向螺旋闸门
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

LMS双向螺旋闸门详细资料:

        一、产品用途:
     螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

     二、 产品特点:
     LMS双向螺旋闸门具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度,可双向操作,简单灵活。材质有碳钢、不锈钢,并可按客户需求定做各种非标螺旋闸门。

     三、产品外形连接尺寸:

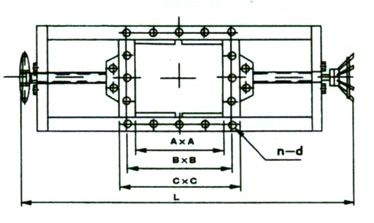

  LMS双向螺旋闸门LMS双向螺旋闸门结构图

类别A×A1B×B1C×C1LHN-d重量(kg)
单向200×200256×256296×2968201008-Φ1262
245×245305×715341×75116201008-Φ1468
250×250306×306346×3469301008-Φ1470.5
300×300356×356396×39610501008-Φ1481
400×400456×456496×496125010012-Φ14114
450×450510×510556×556135012012-Φ18130
490×490550×550596×596144012016-Φ18147
500×500560×560606×606150012016-Φ18153
600×600660×660706×706171012016-Φ18178
700×700770×770820×820194014020-Φ18213
800×800870×870920×920214014020-Φ18257
900×900974×9741030×1030241016024-Φ18325
980×9801054×10541110×1110257016024-Φ23392
1000×10001074×10741130×1130261016024-Φ23428
双向600×600660×660706×706201012016-Φ18200
600×1000660×1074706×1130287012020-Φ23290
700×700770×770820×820213014020-Φ18290
800×800870×870920×920224014020-Φ18310
900×900974×9741030×1030266016020-Φ23380
1000×10001074×10741130×1130287016024-Φ23460
1100×11001180×11801240×1240312018028-Φ23500
1200×12001280×12801340×1340331018032-Φ23540

   注: LMD-单向 I-手轮 Ⅱ-链轮,距地面小于1.7米用手轮,大于1.7米用链轮

           链条节数M=0.105X-113(X是丝杆中心离地面度度)
