GLF-C/GLY-C 星型卸灰阀

星型卸灰阀
所属系列:冶金阀门系列系列
检索关键字:卸灰阀,星形卸灰阀,星形给料机
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

星型卸灰阀详细资料:

       一、卸灰阀应用范围及工作原理:

      星型卸灰阀又名回转给料机,分GLF-C星型方形卸灰阀和GLY-C星型圆形卸灰阀,广泛应用于建材、冶金、化工、电力等部门作为各类除尘设备的灰斗卸料装置,也可作为各种磨机、烘干机、料仓等设备的给卸料装置,适用于干燥粉状和小颗状物料,星型卸灰阀依靠物料的重力作用及给料机工作机构的强制作用,将仓内的物料卸出并连续均匀地喂入下一装置中去。


    二、卸灰阀产品特点:

     星型卸灰阀主要由壳体、叶轮和端盖组成。采用优质钢板焊接结构,叶片耐磨性强,集传动装置、传动轴、叶片联为一体。具有工作平稳可靠,落料均匀 ,轻便节能的特点。由于星型卸灰阀的轴承和减速机都是向外凸出,能够避免粉尘挤进轴承和大颗粒物料卡死现象。

     工作时由减速电机通过联轴带动叶轮转动,把壳体上部的物料均匀带到下部,由下一个装置把物料送走。所以,星型卸灰阀只能直立安装,而不允许水平安装,给料机的上部要保持一定的料柱。


       三、卸灰阀主要技术参数表:



适用介质工作温度卸灰能力
干燥粉尘150℃4.5-160m3/h

        四、卸灰阀主要外形连接尺寸:                     单位:mm

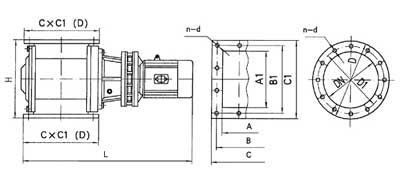

   星型卸灰阀结构图

A1×AB1×BC1×CDNDD1HLn-d传动功率型号功率KW  卸灰能力 m3/h重量kg
150×150200×200230×2301502302002508708-Φ13BLY-15-430.755121
200×200260×260300×3002003002603009108-Φ17BLY-15-4312178
300×200360×260400×300   3009108-Φ17BLY-15-4318214
250×250310×310350×3502503503103509108-Φ17BLY-15-4324258
300×300360×360400×40030040036045011408-Φ17BLY-18-591.530308
400×300460×360500×400   450114010-Φ17BLY-18-5940335
500×300460×360600×400   450114012-Φ17BLY-18-595065
400×400560×360500×500400500460600122012-Φ20BLY-22-71360398
500×400460×460600×500   600122014-Φ26BLY-22-7175428
500×500570×570630×630500630570760140016-Φ26BLY-22-71118524
700×500770×570830×630   760140018-Φ26BLY-22-71160654

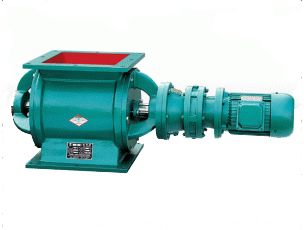

    星型方形卸灰阀星型圆形卸灰阀
