F43CX-2.5 F43CX手动扇形眼镜阀

F43CX手动扇形眼镜阀
所属系列:冶金阀门系列系列
检索关键字:手动扇形眼镜阀、手动扇形盲板阀、手动扇形阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、 产品特点:

        F43CX手动扇形眼镜阀又名手动扇形盲板阀、手动翻板阀、手动扇形阀,为长结构系列,在右阀体上设有伸缩器,用于较长管路中(注:不能作为管路的补偿器),可以补偿阀门启闭过程中产生的阀体轴向位移,减小阀门的启闭力矩。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。

     二、主要性能指标:

公称压力MPa
0.25
0.15
0.10
0.05
密封试验压力MPa
0.275
0.165
0.11
0.055
强度试验压力MPa
0.40
0.225
0.15
0.075
适用温度℃
丁腈橡胶
硅橡胶
氟橡胶
<120
<250
<300
适用介质
煤气等有毒、有害、易燃气体
采用标准
连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料
阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

       三、主要外形连接尺寸:

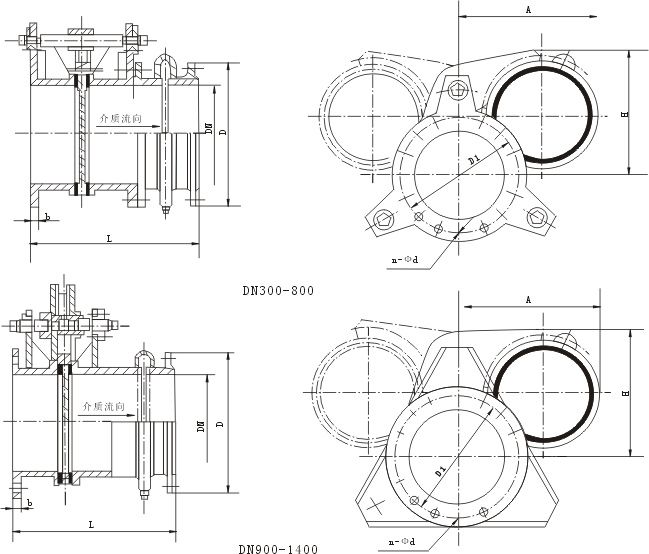

F43CX手动扇形眼镜阀结构图

DN

D

D1

b

n-φd

长系列 L

200

320

280

14

8-φ18

500

250

375

335

14

12-φ18

500

300

440

395

16

12-φ22

500

350

490

445

16

12-φ22

500

400

540

495

16

16-φ22

600

450

595

550

20

16-φ22

600

500

645

600

20

20-φ22

600

600

755

705

20

20-φ26

600

700

860

810

20

24-φ26

600

800

975

920

22

24-φ30

600

900

1075

1020

22

24-φ30

630

1000

1175

1120

22

28-φ30

630

1200

1375

1320

22

32-φ30

750

1400

1575

1520

26

36-φ30

750

1500

1675

1620

26

36-φ30

750

1600

1790

1730

26

40-φ30

750

1800

1990

1930

26

44-φ30

750

2000

2190

2130

26

48-φ30

750

      五、操作方法及注意事项:


      1、用扳手依次逆时针旋动三个连接螺杆,使阀体与闸板分离并有均衡,适量的间隙(16mm左右)。确认后转动闸板到工作位置,反向旋动连接螺杆,使闸板与阀体紧密接触,达到绝对密封的目的。
      2、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
      3、左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭眼镜阀前的煤气蝶阀,同时请采用通风和其它能保证安全的措施。
