Q947F/Q947Y 电动固定法兰球阀

电动固定法兰球阀
所属系列:球阀系列
检索关键字:电动固定法兰球阀,Q947F电动球阀,防爆电动燃气球阀
销售电话:021-66105556
图文传真:021-23027829
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、Q947F电动固定法兰球阀--产品概述:

上海上兆阀门制造有限公司作为国内大型阀门生产厂家,上兆阀门一直以来“以科技创新”、“以人为本”的经营理念赢得了新老用户的一直好评!上兆阀门研发生产的Q947F电动固定法兰球阀采用固定式球阀与高精度电动执行器组装而成,​适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。Q947F电动固定法兰球阀它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的 转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合,Q947F电动固定法兰球阀主要在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热、和供气系统中;农田的排灌系统中;治金生产系统中等得到广泛应用。

二、Q947F电动固定法兰球阀--产品特点:

1、Q947F电动固定法兰球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
2、电动固定法兰球阀采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
3、电动固定法兰球阀采用全通径设计,流通阻力小。
4、金属硬密封气动固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。
5、Q947F电动固定法兰球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。
7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。

三、Q947F电动固定法兰球阀主要配件材质:

零件名称
材料
材料代号
阀体 阀盖
WCB
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
球体
2Cr13
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆
2Cr13
316L
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀座密封面
PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母
35 35CrMoA(B7) 45(2H)
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料
V型PTFE、柔性石墨

四、Q947F电动固定法兰球阀主要性能范围:

试验压力(Mpa)
公称压力(Mpa)
压力级(Class)
JIS(MPa)
1.6
2.5
4.0
6.4
10.0
150
300
400
600
900
10K
20K

强度试验

2.4
3.8
6.0
9.6
15.0
3.1
7.8
10.2
15.3
23.1
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
7.5
11.2
16.8
1.5
2.8
气密试验
0.5-0.7
工作温度
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质
C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )


五、Q947F电动固定法兰球阀--技术参数:

CX系列执行机构技术参数阀体参数
电源AC200/220V,50/60Hz公称通径DN10~300mm
输出力矩50N·M~2000N·M公称压力PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围0~90° 0~360°泄漏量软密封:零泄漏硬密封:≤额定流量的10-5
动作时间15秒/30秒/60秒执行机构可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
保护装置过热保护流量特性快开特性
环境温度-30°~60°可调范围DN50-80DN100-800
250:1350:1
手动操作同附带手柄操作基本误差±1%
限位电气、机械二重限位死区≤1%
防护等级相当于IP-65回差≤1%
位置测量可选装开关或电位计适用温度密封面
驱动电机8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
进线接口PE1/2〞进线线锁

六、Q947F电动固定法兰球阀--连接尺寸:

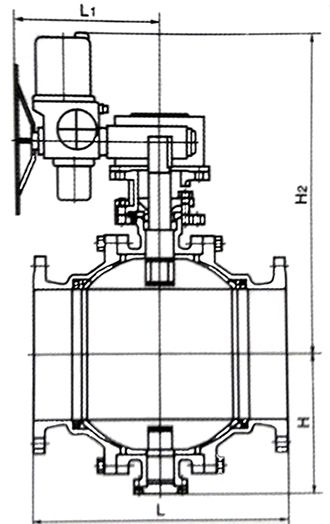

电动固定球阀结构示意图

PN1.6MPa下的电动固定球阀外形尺寸:

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330535639445753361068676286491410671245
H505580102114127152184219273360395430470550580700800
电动H2--------554600652760770830-9409401150
L1--------235235235259400400-410410410

PN2.5MPa下的电动固定球阀外形尺寸

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330538140350264864876283891499111431346
H505580102114127152184219273395395430470550580700800
电动H2--------235235400400410410-420690690
L1--------74350420420420400-400410650


七、Q947F电动固定法兰球阀日常保养工作:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。
2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。
3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。
4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。
6、应对阀门的密封性能进行试验,确保其性能。
7、运行中的Q947F电动固定法兰球阀应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。
8、如手轮丢失,应及时配齐,而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门,避免对其敲打,或者支撑重物等。

八、Q947F电动固定法兰球阀订货说明:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
