| 水暖阀门及消防方面选型标准与特征描述 发布时间：16-12-27 |

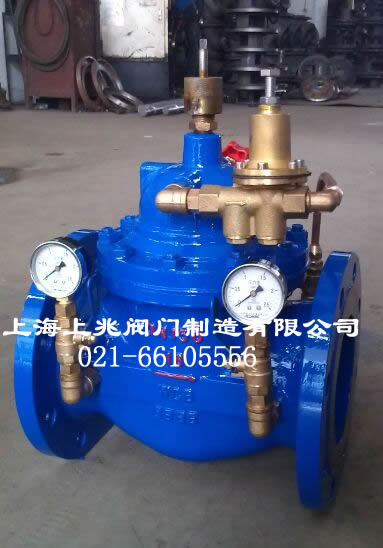

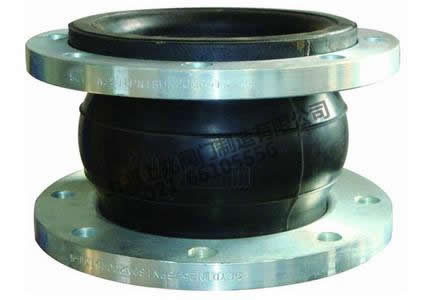

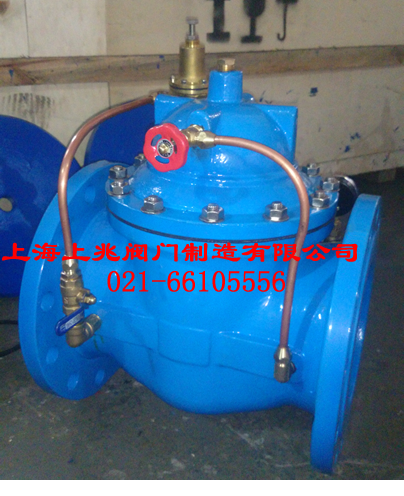

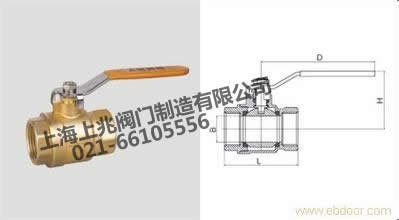

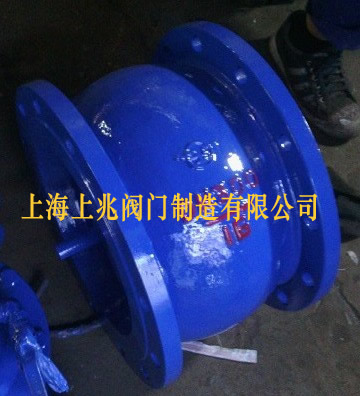

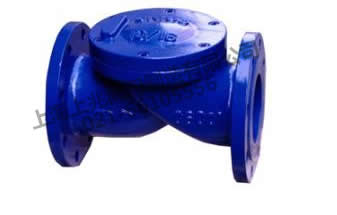

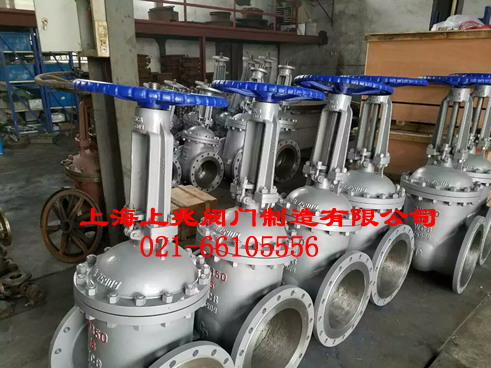

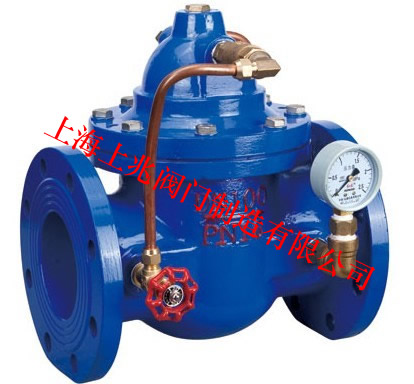

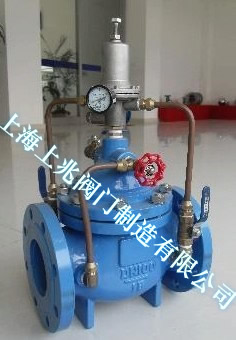

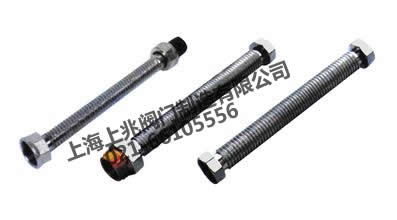

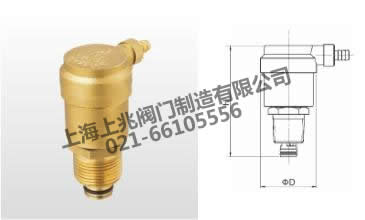

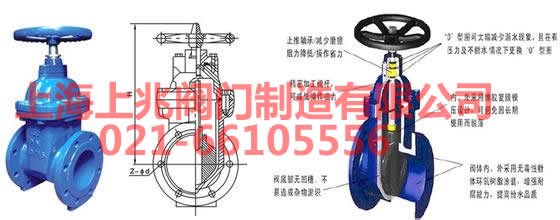

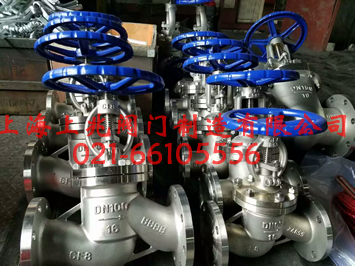

阀门是现代化管道中不可避免的一种开关或调节流量起到作用，水暖阀门及消防方面选型标准与特征描述 ： 一、根据各管道系统以及阀门特点的不同，确定阀门配置标准如下，并附图示。 A、铜制阀门（公称压力1.6Mpa） 适用于公称直径DN≤50的管道系统，其中 1、给水系统（冷水系统、热水系统、中水系统） 1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀； 2）管径DN 32≤DN≤DN50的管道上：铜闸阀。 2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）： 1）管径≤DN50的管道上：铜闸阀。 3、空调水系统: 1）管径DN≤25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀； 2）管径32≤DN≤50的管道上：采用铜闸阀； 3）风机盘管进出水处：不锈钢波纹连接管。 4、采暖系统： 1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀； 2）管径DN≤50的管道上：铜闸阀； 3）采暖入户小室采用黄铜锁闭闸阀。 5、蒸汽系统 1）管径DN≤50的管道上铜截止阀。 B、钢制阀门（球墨铸铁或铸钢类） 适用于公称直径DN≥65的管道系统，其中 一）公称压力1.6MPa钢制阀门 1、给水系统（生活冷水系统、中水系统）： 1)泵房外管道上：暗杆式弹性座封闸阀； 2)泵房内管道上: 明杆式弹性座封闸阀； 3)生活水箱补水处：100X遥控浮球阀； 4)水泵出水端：300X缓闭止回阀； 5)水泵进水端：Y型过滤器； 6)生活水泵进出水处：不锈钢软接头； 7)中水水泵进出水处：橡胶软接头； 8)分区供水需减压时，选用200X减压阀； 9)市政给水接驳处水表附近：倒流防止器。 2、生活热水系统 锅炉房及换热器一次水侧： 1）热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀； 2)循环水泵进出水处：不锈钢软接头； 3)循环水泵出水端的止回阀可根据设计要求进行选定。 4)热水管道上：法兰式硬密封蝶阀； 换热器二次水侧： 同给水系统； 3、排水系统 1）污水泵出水处：橡胶瓣止回阀+明杆式弹性座封闸阀。 4、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统） 1)泵房外消防管道上：中心线对夹式软密封蝶阀； 2)泵房内、水泵出水端：中心线法兰式软密封蝶阀；泵房内、水泵进水端：明杆式弹性座封闸阀； 3)消防水池补水处：100X遥控浮球阀； 4)分区供水需减压时，选用200X减压阀； 5)消防水泵出水端：H41X消声止回阀； 6)消防水泵出水端若需要泄压，选用500X泄压阀； 7)消防水泵进水端：Y型过滤器； 8)消防水泵进出水处：橡胶软接头。 5、空调水系统 1)制冷站外空调水管道上：中心线对夹式软密封蝶阀； 2)制冷站内空调水管道上：中心线法兰式软密封蝶阀； 3)空调水泵出水端：300X缓闭止回阀； 4)空调水泵进水端：Y型过滤器； 5)空调水泵或空调机组（新风机组）进出水处：橡胶软接头。 6、采暖系统 锅炉房及换热器一次水侧： 1)热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀； 2)循环水泵进出水处：不锈钢软接头； 3)循环水泵出水端的止回阀可根据设计要求进行选定。 4)热水管道上：法兰式硬密封蝶阀； 换热器二次水侧： 同空调水系统。 7、蒸汽系统 1）蒸汽系统DN≥200的管道上：楔式铸钢闸阀；蒸汽系统DN≤150的管道上：球墨铸铁截止阀； 2）冷凝水泵进出水处：不锈钢软接头； 二）公称压力2.5MPa钢制阀门： 1、消防水系统 1）泵房外的消防水系统管道上：对夹式硬密封蝶阀； 泵房内消防水泵出水端：法兰式硬密封蝶阀； 2）分区供水时根据低区减压的需要，选用200X减压阀； 3）消防水泵出水端：H41X消声止回阀； 4）消防水泵出水端的泄压管道上：500X泄压阀； 5）消防水泵进出水处：不锈钢软接头。 2、空调水系统 板式换热器二次水侧： 1)空调水管道上：法兰式硬密封蝶阀； 2)空调水泵出水端：300X缓闭止回阀（阀体铸钢）； 3)空调水泵进水端：Y型过滤器（阀体铸钢）； 4)空调水泵进出水处：不锈钢软接头。 二、阀门本体特征描述按照铜制阀门和钢制阀门之分，分别描述如下: A、铜制阀门（公称压力1.6MPa，公称直径DN≤50的管道系统）： 1、Z15W-16T黄铜闸阀  1）公称压力：1.6MPa； 2）工作温度0-120℃； 3）材质要求： A.阀体、阀盖：黄铜； B.阀杆：黄铜； C.阀板：黄铜； D.压紧螺母：Q235； E.手轮：铸铁； 测试压力符合ISO5208标准，管螺纹符合ISO228标准。 2、 J11W-16T黄铜截止阀  1）公称压力：1.6MPa； 2）工作温度0-120℃； 3）材质要求： A．阀体、阀盖：黄铜； B．阀杆：黄铜； C．阀板：黄铜； D．压紧螺母：Q235； E．手轮：铸铁； 测试压力符合ISO5208标准，管螺纹符合ISO228标准。 3、 SY11-16T铜过滤器  1）公称压力：1.6MPa； 2）工作温度0-120℃； 3）材质要求： A．阀体、阀盖：黄铜； B．垫片：聚四氟乙烯； C．滤网：不锈钢； 测试压力符合ISO5208标准，管螺纹符合ISO228标准。 4、 B72525X-16T自动排气阀（排气帽在侧面）  1）公称压力：1.6MPa； 2）工作温度0-120℃； 3）材质要求： A．阀体、阀盖：黄铜； B．垫片：聚四氟乙烯； 测试压力符合ISO5208标准，管螺纹符合ISO228标准。 5、 Q11F-16T黄铜球阀  1）公称压力：1.6MPa； 2）工作温度0-120℃； 3）材质要求： A．阀体、阀盖：黄铜； B．阀杆：黄铜； C.压紧螺母：Q235； D.手柄：Q235+PE； E.密封材料：聚四氟乙烯； 测试压力符合ISO5208标准，管螺纹符合ISO228标准。 6、黄铜锁闭闸阀  1）公称压力：1.6MPa； 2）工作温度0-120℃； 3）材质要求： A.阀体、阀盖：黄铜； B.阀杆：黄铜； C.阀板：黄铜； 测试压力符合ISO5208标准，管螺纹符合ISO228标准。 7、不锈钢波纹连接管  1）公称压力：1.6MPa； 2）工作温度0-120℃； 3）材质要求： A．波纹管：304不锈钢； B．密封圈：三元乙丙； C．螺母：黄铜； B、钢制阀门（公称直径DN≥65的管道系统）: (一) 公称压力1.6MPa钢制阀门类 1、对夹（法兰式）软密封蝶阀  1）阀体外表面采用防腐、喷漆工艺处理； 2）操作形式：DN150（含）以下采用手柄驱动，DN150以上蜗轮驱动； 3）结构形式采用中线式； 4）适用介质温度0-80℃； 5）材质要求： a)阀体：球墨铸铁内衬丁腈橡胶； b)阀板：球墨铸铁镀镍； c)阀轴：不锈钢（2Cr13）； d)密封材料：丁腈橡胶； 2、对夹式（法兰式）硬密封蝶阀  1)阀体外表面采用防腐、喷漆工艺处理； 2)操作形式：蜗轮驱动； 3)结构形式采用偏心式； 4)适用介质温度0-250℃； 5)材质要求： a)阀体：铸钢； b)阀板：铸钢； c)阀轴：不锈钢（2Cr13）； d)密封圈：不锈钢； 3、暗（明）杆弹性座封闸阀  1）阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2）适用介质温度0-80℃； 3）材质要求： a)阀体、压盖：球墨铸铁； b)阀板：球墨铸铁外覆丁腈橡胶； c)阀杆：不锈钢（2Cr13）； d)阀杆螺母：铜合金； e)密封材料：丁腈橡胶； 4、明杆楔式铸钢闸阀  1）阀体外表面采用防腐、喷漆工艺处理； 2）适用介质温度0-250℃； 3）材质要求： a)阀体、压盖：铸钢； b)阀板：碳钢+不锈钢； c)阀杆：不锈钢（2Cr13）； d)密封圈：不锈钢； 5、100X遥控浮球阀  1）阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2）适用介质温度0-80℃； 3）材质要求： a)阀体、阀盖：球墨铸铁； b)膜片：强化丁腈橡胶； c)阀杆：不锈钢（2Cr13）； d)阀盘：球墨铸铁外覆环氧树脂； e)密封材料：丁腈橡胶； f)弹簧：不锈钢； 6、HC41X消声止回阀  1)阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2)适用介质温度0-80℃； 3)材质要求： a)阀体：球墨铸铁； b)阀瓣：铜合金； c)弹簧：不锈钢； d)密封材料：丁腈橡胶； 7．300X缓闭止回阀  1)阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2)适用介质温度0-80℃； 3)材质要求： a)阀体、阀盖：球墨铸铁； b)阀座：铜合金； c)阀轴：不锈钢（2Cr13）； d)阀盘：球墨铸铁外覆环氧树脂； e)膜片：丁腈橡胶； f)弹簧：不锈钢； g)密封材料：丁腈橡胶； 8．橡胶瓣止回阀  1）阀体外表面采用防腐、喷漆工艺处理； 2）适用介质温度0-80℃； 3）材质要求 a)阀体、阀盖：球墨铸铁； b)阀瓣：中碳钢包覆丁腈橡胶； 9．Y型过滤器  1）阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2）适用介质温度0-80℃； 3）材质要求： a)阀体：球墨铸铁； b)过滤网：304不锈钢； c)目数：20-25目； 10．HS41X-A-10倒流防止器  1）阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2）适用介质温度0-80℃； 3）材质要求： a)阀体、阀盖、阀盘：球墨铸铁； b)密封圈：丁腈橡胶； c)阀座：不锈钢； d)阀杆：不锈钢（2Cr13）； e)弹簧：不锈钢； 11．200X可调式减压阀  1）阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2）适用介质温度0-80℃。 3）材质要求： a)阀体、阀盖：球墨铸铁； b)阀座：铜合金； c)阀盘：球墨铸铁外覆环氧树脂； d)阀轴：不锈钢（2Cr13）； e)弹簧：不锈钢； f)密封材料：丁腈橡胶； g)导阀、外管路：铜合金； 12．500X泄压阀  1）阀体内外表面均采用环氧树脂整体静电喷涂工艺处理； 2）适用介质温度0-80℃； 3）材质要求： a)阀体、阀盖：球墨铸铁； b)阀座：铜合金； c)阀盘：球墨铸铁外覆环氧树脂； d)阀轴：不锈钢（2Cr13）； e)弹簧：不锈钢； f)密封材料：丁腈橡胶； g)导阀、外管路：铜合金； 13．J41H-16C截止阀  1)阀体外表面采用防腐、喷漆工艺处理； 2)适用介质温度0-80℃； 3)材质要求： a)阀体、阀盖：铸钢； b)阀杆：不锈钢（2Cr13）； c) 阀瓣：铸钢； d)手轮：可锻铸铁； 14．KXT可曲绕橡胶软接头  1）适用介质温度0-80℃。 2）材质要求： a)主体：丁腈橡胶； b)增强层：尼龙麻布； c)骨架：硬钢丝； d)法兰：碳钢喷塑； （二）公称压力2.5MPa钢制阀门类 1．对夹式（法兰式）硬密封蝶阀  1)阀体外表面采用防腐、喷漆工艺处理； 2)操作形式：蜗轮驱动； 3)结构形式采用偏心式； 4)适用介质温度0-250℃； 5)材质要求： a)阀体：铸钢； b)阀板：铸钢； c)阀轴：不锈钢（2Cr13）； d)密封圈：不锈钢； 2．明杆楔式铸钢闸阀  1)阀体外表面采用防腐、喷漆工艺处理； 2)适用介质温度0-250℃； 3)材质要求： a)阀体、压盖：铸钢； b)阀板：碳钢+不锈钢； c)阀杆：不锈钢（2Cr13）； d)密封圈：不锈钢； 3．300X缓闭止回阀  1)阀体外表面采用防腐、喷漆工艺处理； 2)适用介质温度0-80℃； 3)材质要求： a)阀体、阀盖：铸钢； b)阀座：不锈钢； c)阀轴：不锈钢（2Cr13）； d)阀盘：铸钢外覆环氧树脂； e)膜片：丁腈橡胶； f)弹簧：不锈钢； g)密封材料：丁腈橡胶； 4．200X先导式减压阀  1)阀体外表面采用防腐、喷漆工艺处理； 2)适用介质温度0-80℃； 3)材质要求： a)阀体、阀盖：铸钢； b)阀座：不锈钢； c)阀轴：不锈钢（2Cr13）； d)阀盘：铸钢外覆环氧树脂； e)膜片：丁腈橡胶； f)弹簧：不锈钢； g)密封材料：丁腈橡胶； 5．500X泄压阀  1）阀体外表面采用防腐、喷漆工艺处理； 2）适用介质温度0-80℃； 3）材质要求： a)阀体、阀盖：铸钢； b)阀座：不锈钢； c)阀轴：不锈钢（2Cr13）； d)阀盘：铸钢外覆环氧树脂； e)膜片：丁腈橡胶； f)弹簧：不锈钢； g)密封材料：丁腈橡胶； 6． J41-25C截止阀  1)阀体外表面采用防腐、喷漆工艺处理； 2)适用介质温度0-200℃； 3)材质要求： a)阀体、阀盖：铸钢； b)阀杆：不锈钢（2Cr13）； c)阀瓣：铸钢； d)手轮：可锻铸铁； e)密封圈：不锈钢； 7．不锈钢软接头 1）适用介质温度0-100℃； 2）水泵接口用； 3）材质要求： a)波纹管：304不锈钢； b)法兰：碳钢喷塑； 备注：阀门密封材料若选用三元乙丙，而不是丁腈橡胶，要特别指出。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
