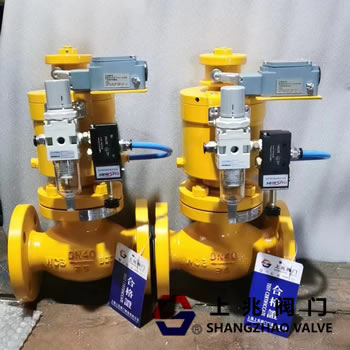

| QDQ421F气动防爆紧急切断阀操作规程 发布时间：25-03-25 |
一、适用范围 本操作规程适用于SZ/上兆阀门生产的QDQ421F气动防爆紧急切断阀。 二、操作前检查 外观检查 - 检查阀门的外观是否有损坏、腐蚀或变形等情况。确保阀门的标识清晰完整，包括型号、规格、压力等级等信息。 连接部位检查 - 检查阀门与管道系统的连接部位，如法兰、螺纹等，确保连接牢固，无泄漏迹象。查看密封垫片是否完好，如有损坏应及时更换。 气动装置检查 - 检查气动执行器的气源管路连接是否正确，无松动、漏气现象。查看气源压力是否在规定范围内，一般应符合阀门产品说明书中的要求。 - 检查气动执行器的控制信号线路连接是否正常，确保能够准确接收和响应控制信号。 三、手动操作 开启操作 - 在气动装置故障或需要手动开启阀门时，可使用手动操作机构。首先找到阀门的手动操作杆或手轮。 - 按照切断阀上标识的开启方向（一般为顺时针或逆时针）缓慢转动操作杆或手轮，直至阀门完全开启。在操作过程中，应注意手感，避免用力过猛造成阀门部件损坏。 关闭操作 - 当需要手动关闭阀门时，同样找到手动操作杆或手轮。 - 按照阀门标识的关闭方向转动操作杆或手轮，将阀门完全关闭。关闭后，检查阀门的关闭状态，确保无泄漏。 四、气动操作 开启操作 - 确保气源供应正常，气源压力稳定在规定范围内。 - 向气动执行器发送开启信号。信号可以是电信号（通过电磁阀等控制元件转换为气动信号）或直接的气动控制信号。 - 气动执行器接收到开启信号后，会驱动阀门的阀杆向上移动，使阀门开启。在开启过程中，可通过阀门的开度指示器（如果有）观察阀门的开启状态 关闭操作 - 当需要关闭阀门时，向气动执行器发送关闭信号。 - 气动执行器根据关闭信号驱动阀杆向下移动，使阀门关闭。关闭后，检查阀门的关闭状态，可通过检测下游管道的压力变化或使用泄漏检测设备进行检查，确保阀门完全关闭且无泄漏。 五、日常维护 清洁工作 - 定期对阀门进行清洁，清除阀门表面的灰尘、油污等杂质。对于阀门的内部部件，如阀座、阀瓣等，可在适当的维护周期内进行拆卸清洗（需按照产品说明书的要求进行操作）。 润滑工作 - 对阀门的阀杆、轴承等运动部件定期添加适量的润滑剂，以减少摩擦，保证阀门的操作灵活性和使用寿命。使用的润滑剂应符合阀门产品说明书的要求。 气动装置维护 - 定期检查气动执行器的密封件，如气缸密封、活塞密封等，如有磨损或损坏应及时更换。 - 检查气动执行器的内部零部件，如弹簧、阀芯等，确保其正常工作。对气源管路进行吹扫，清除管路中的杂质和水分。 六、故障排除 阀门无法开启 - 原因一：气源压力不足。检查气源供应系统，调整气源压力至规定范围。 - 原因二：气动执行器故障。检查气动执行器的内部零部件，如活塞、弹簧等是否损坏，如有损坏应及时更换。 - 原因三：阀门内部卡滞。可能是由于杂质、腐蚀等原因导致阀门内部部件卡住。尝试手动操作阀门，若仍无法开启，可能需要拆卸阀门进行检查和维修。 阀门无法关闭 - 原因一：同阀门无法开启中的气源压力不足和气动执行器故障的检查和处理方法。 - 原因二：阀座密封损坏。检查阀座密封面是否有损坏或异物，如有损坏应更换阀座或进行修复。 - 原因三：阀门关闭行程调整不当。按照产品说明书的要求重新调整阀门的关闭行程。 七、注意事项 在操作阀门前，操作人员应熟悉阀门的结构、性能和操作规程，确保正确操作。 严禁在阀门带压的情况下进行拆卸或维修操作，以免发生危险。 在进行气动操作时，应确保气源的清洁、干燥，避免杂质和水分进入气动执行器，影响其正常工作。 定期对阀门进行维护和检查，及时发现和处理潜在的问题，以保证阀门的安全可靠运行。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
