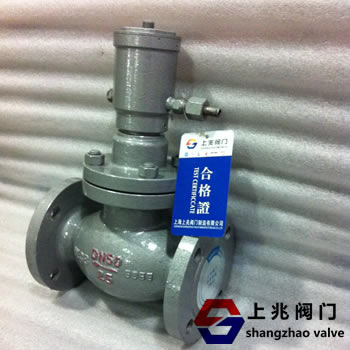

QDY421F-25C-50_液动紧急切断阀   发布时间:23-01-06

1.QDY421F-25C-50_液动紧急切断阀-概述
 产品名称:液动紧急切断阀
 型    号:QDY421F-25C-50
 材    质:WCB/铸钢 CF8/不锈钢 CF3M/316L不锈钢
 用    途:管道或储罐的进出口紧急关断作用
 使用介质:液氨、液化气、天然气、液化石油气等

液动紧急切断阀综合了切断阀、止回阀和液压阀的优点,采用切断阀的升降式结构和止回阀的原理,防止介质倒流。该截止阀技术性能优良,负载损耗低,可靠性高。配有远程手动油泵,通过手动液压控制阀门的开启和关闭。

切断阀安装在液氨和储气站或输气管道上,当管道或储罐发生泄漏甚至着火时,工作人员可以通过远距离油泵泄压,或者80℃的高温可以熔化易熔合金,阀筒会自动泄压,阀门会迅速关闭以阻止泄漏。为保护人身安全,切断阀是目前拦截危险化学品的理想产品。

液动紧急切断阀功能原理及结构描述


1。当切断阀在没有外部压力的情况下运行时,阀瓣处于常闭状态。用于储罐系统时,紧急切断阀与油泵或气瓶配套使用。通过手动转动油或氨的压力来打开阀门,在油或气的压力下,阀门处于打开状态。当阀门需要关闭或出现紧急情况时,可以释放油压或氨压,阀门会自动关闭。

2。当阀瓣关闭时,通过打开泄压阀或操作手轮或管道上的易熔塞在温度升高时自行熔化来实现压力。

3。阀门工作介质的流向应为AG。
低,正好与普通截止阀的流向相反。

4。阀门法兰的连接尺寸应符合JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
