气动蝶阀故障分析   发布时间:22-12-23

随着气动蝶阀的广泛应用,人们对气动蝶阀的认识越来越深。让我们来看看气动蝶阀的常见故障。

  常见故障: 密封面泄漏: 1.蝶板和密封面夹有异物。 2.蝶板和密封面的关闭位置不正确。 3.出口侧法兰螺栓应力不均匀。

  消除方法: 1.消除杂质,清洁阀腔。 2.调整蜗轮或执行机构的调整螺钉,使阀门正确关闭。 3.检测安装法兰的平面和螺栓压缩。

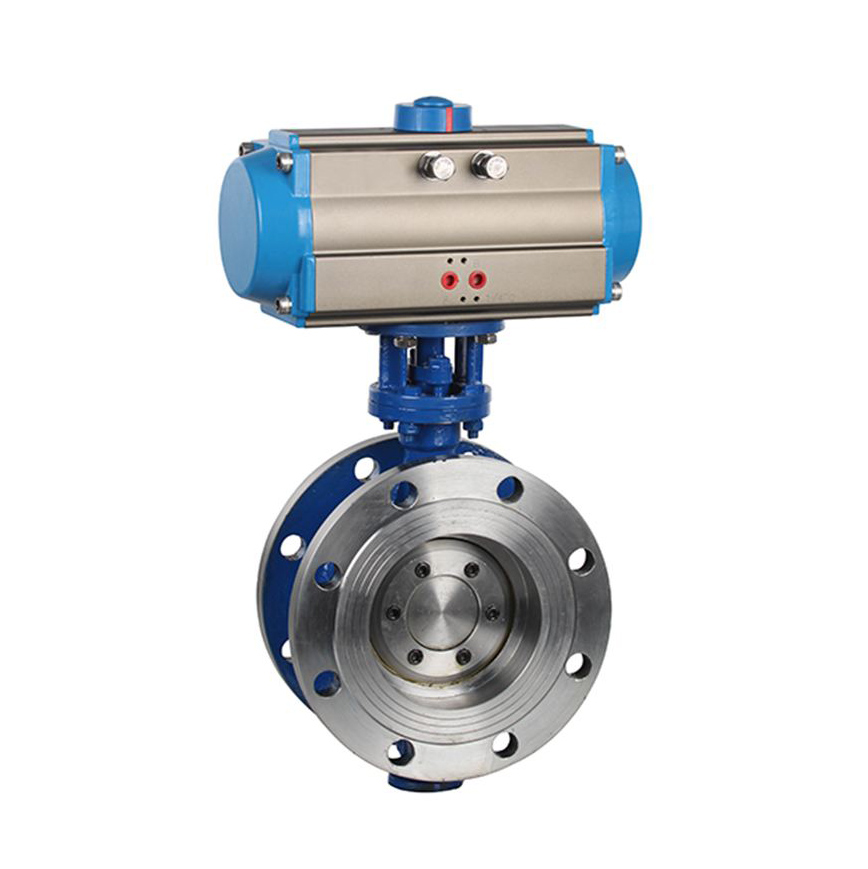

  气动蝶阀故障分析

  阀门两端面泄漏: 1.两侧密封垫失效。 2.管法兰紧力不均匀或未压紧。 3.密封圈上下密封垫片失效。

  消除方法: 1.更换密封垫片。 2.压法兰螺栓。 3.拆下阀门压圈,更换密封圈,失效垫片。

  故障现象:无法打开

  检查项目:

  1.换向电磁阀是否堵塞、堵塞,导致气源无法进入或排出

  2.气源压力小于5kg

  3.气动执行器无漏气 ** 常工作

  解决方法:

  1.直接用气源管进入气动执行器的两个气孔。如果工作正常,电磁阀有问题,需要更换电磁阀

  2.将气源提高到5公斤或6公斤

  3.更换新的执行器

  故障现象:关不死 泄漏

  检查项目:

  1.电磁阀是否堵塞 ,卡住,导致气源无法进出气缸

  2.气源压力小于5kg

  3.气动执行器无漏气 ** 常工作

  4.气动执行器关闭的位置限位块是否松动,导致气动执行器到位,蝶阀不到位

  解决方法:

  1.直接用气源管进入气动执行器的两个气孔。如果工作正常,电磁阀有问题,需要更换电磁阀

  2.将气源提高到5公斤或6公斤

  3.更换新的执行器

  4.重新调整气动执行器的位置挡块,使蝶阀与气动执行器保持一致

  故障现象:关过头 泄漏

  检查项目:

  1.气动执行器关闭位置的限位挡块是否松动,导致气动执行器到位,蝶阀关闭

  解决方法:

  1.重新调整气动执行器的位置挡块,使蝶阀与气动执行器保持一致
