不锈钢气动球阀工作原理   发布时间:22-11-19

不锈钢气动球阀工作原理:

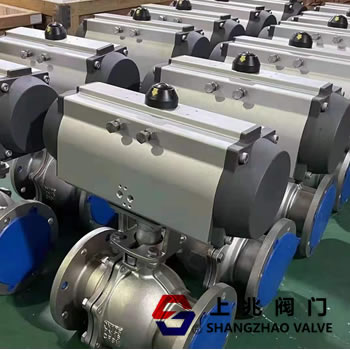

不锈钢气动球阀由气动活塞执行机构和球阀组成,气动活塞执行机构分为单作用和双作用。不锈钢气动球阀的密封形式有软密封和硬密封。
1。当气动活塞致动器是双动式时;双作用定位器输出的气源信号压力分别输入执行机构活塞的左右气室。紧急切断阀由于输入活塞左右气室的气源压力不同,形成压力差,推动活塞做直线运动。通过齿轮齿条传动,将活塞的直线运动转化为执行机构主轴的旋转运动,直至左右气室压力平衡,运动停止。当执行机构转动时,带动阀杆和阀芯转动,改变阀芯和阀座之间的流通面积,达到调节的目的。

2。当气动活塞致动器是单作用时;单作用定位器输出的空气信号压力输入到执行机构无弹簧侧的气室。在推力与活塞上形成的弹簧力之差的作用下,气缸活塞直线运动,由齿轮齿条驱动。直到气体信号压力形成的推力与弹簧力平衡,运动才停止。当执行机构的主轴转动时,带动阀杆和阀芯转动,从而改变阀芯和阀座之间的流通面积,达到调节的目的。
