气动O型球阀   发布时间:22-09-23

一、气动O型球阀--产品概述:

ZSHO 气动O型球阀也可称为气动紧急切断阀,切断阀与电磁换向阀等气动元件配套使用,可用于化工、石油、制药、造纸、冶金、污水处理等工业部门的油船、油轮等管道介质的切断或开启。如果管道输送的介质含有丝状纤维、颗粒或极高的粘度等。可以选择气动V型球阀。

二、气动O型球阀--产品特点:

1、流通能力大,介质流向不受限制。
2。密封阀座采用优质塑料等软质材料制成,密封性可靠。
3。除了一般的气体和液体外,更适用于高粘度和纤维状、悬浮颗粒的介质。
4。结构简单,维护方便。

三、气动O型球阀--结构和原理:

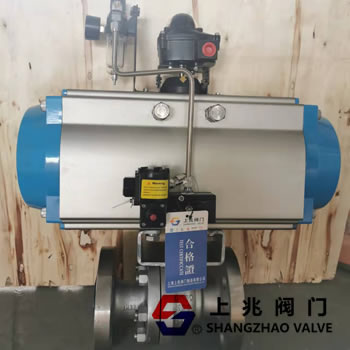

气动O型球阀由O型球阀、气缸式执行机构和电气元件组成。如图1所示,筒式执行器是O型球阀的驱动装置。气动切断阀当压缩气体通过电磁阀或其他控制器进入气缸的一端,推动活塞运动。通过活塞杆、曲柄、立轴等传动机构,使球芯绕立轴旋转90°,使球阀由开启或关闭状态变为关闭或开启状态。实现管道中介质的自动控制。
 气缸执行机构侧面有两个M10×1或G1u002F4″螺孔,电磁换向阀可通过连接板安装。顶部还有两个M10×1螺丝孔。可以通过支架安装两个行程开关。中央顶部可以用扳手手动操作。

四、气动O型球阀--型号意义:

以ZSHO-16为例
Z:执行机构类别S:活塞式H:执行机构卧式气缸类型O: O球阀16:公称压力16、40、64、100
